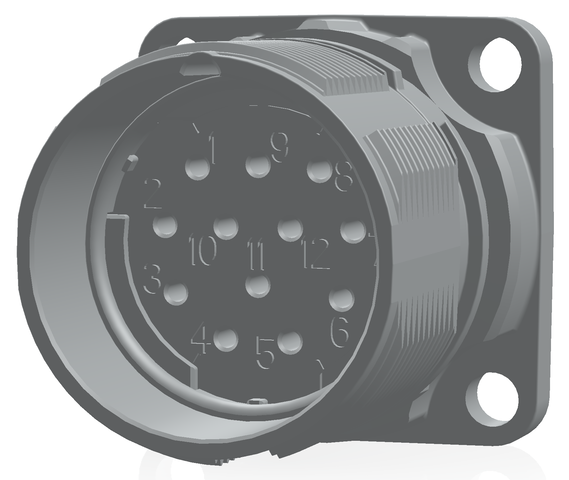

AC-SC-M23F12G-167890 (Order no. 167890)

12针公头法兰式连接头

AC-SC-M23F12G-167890 (Order no. 167890)

Description

法兰式连接头

用于授权开关前面板安装。配有焊接触点。

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

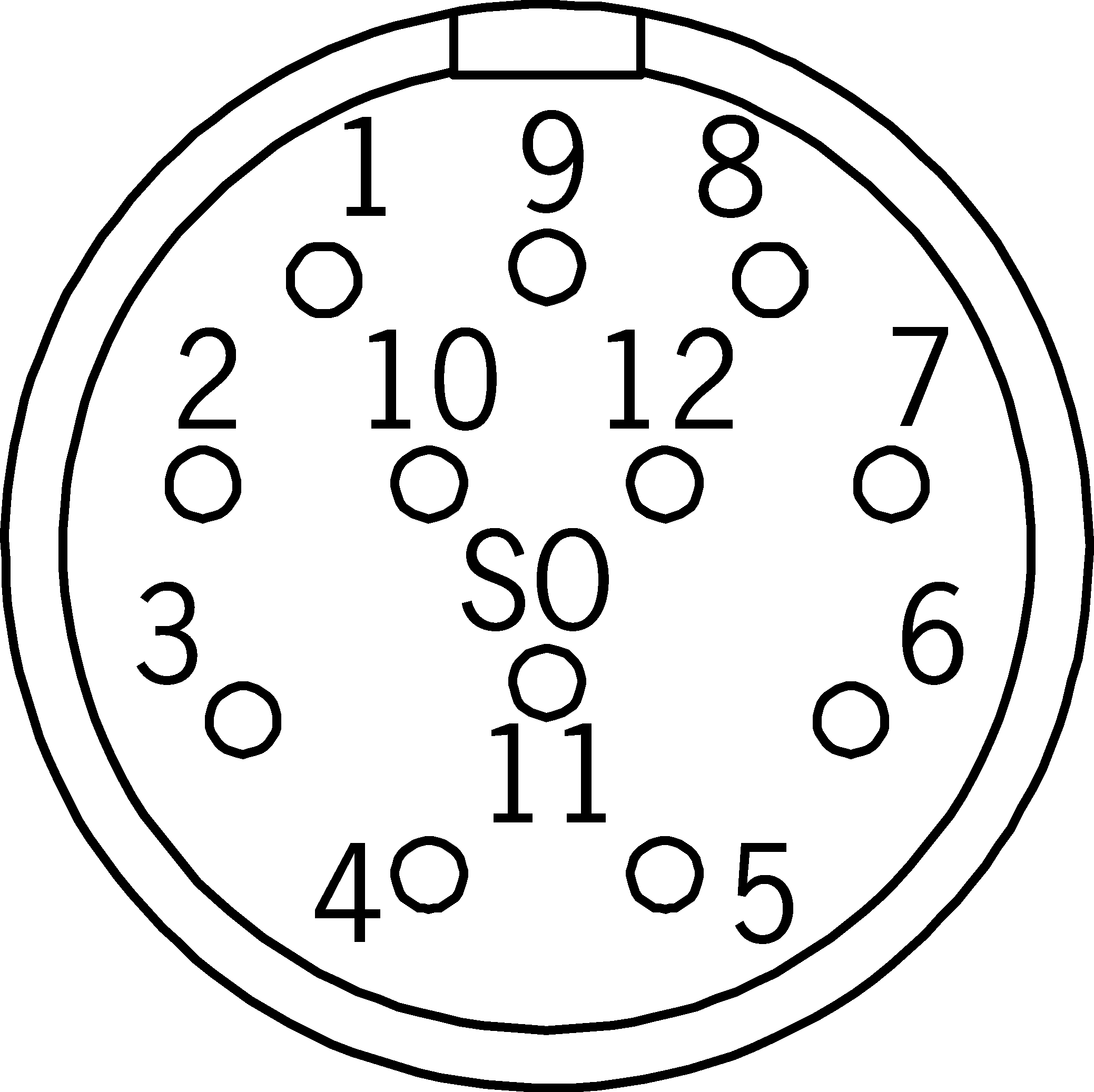

配线图
配线图

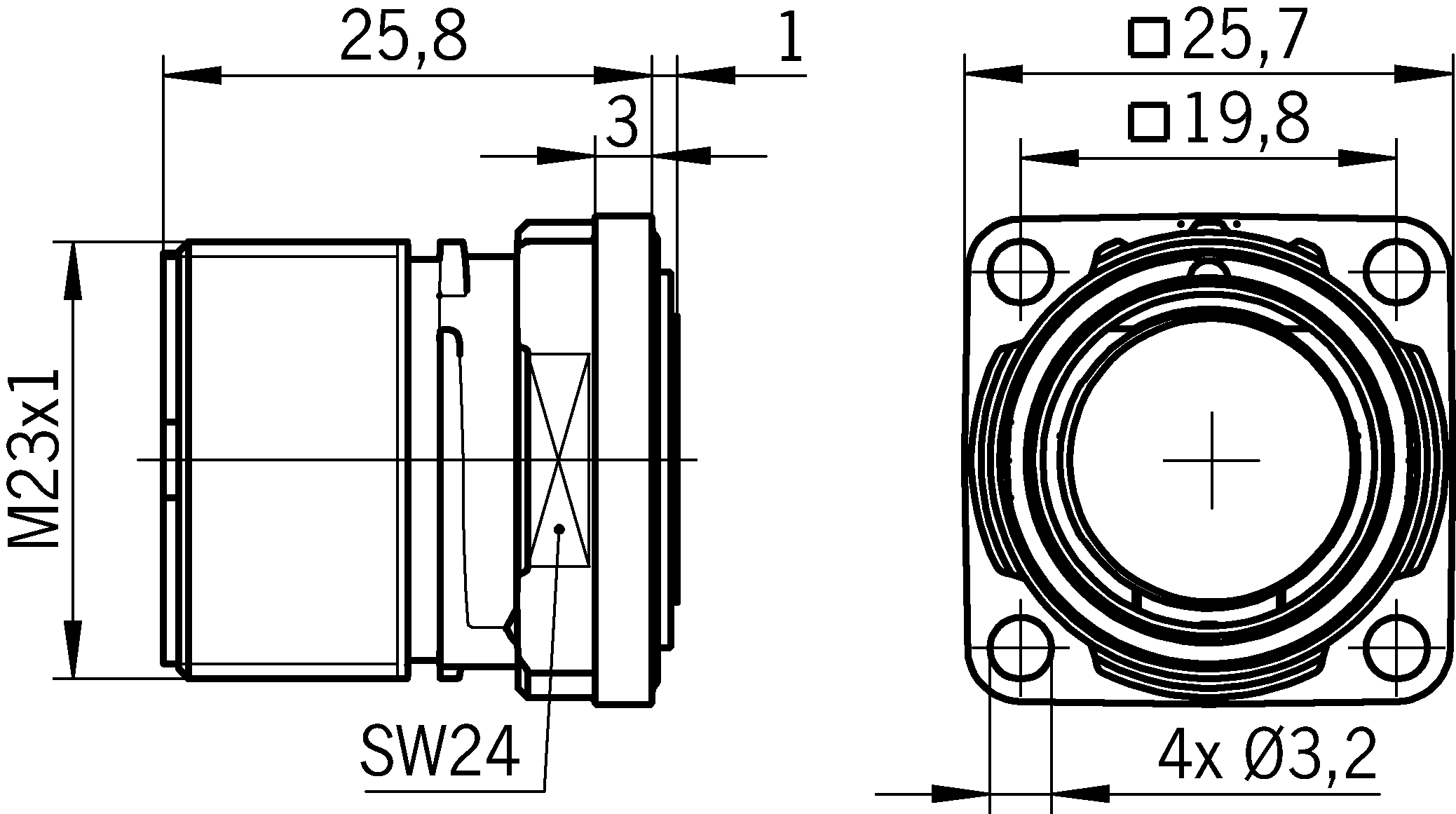

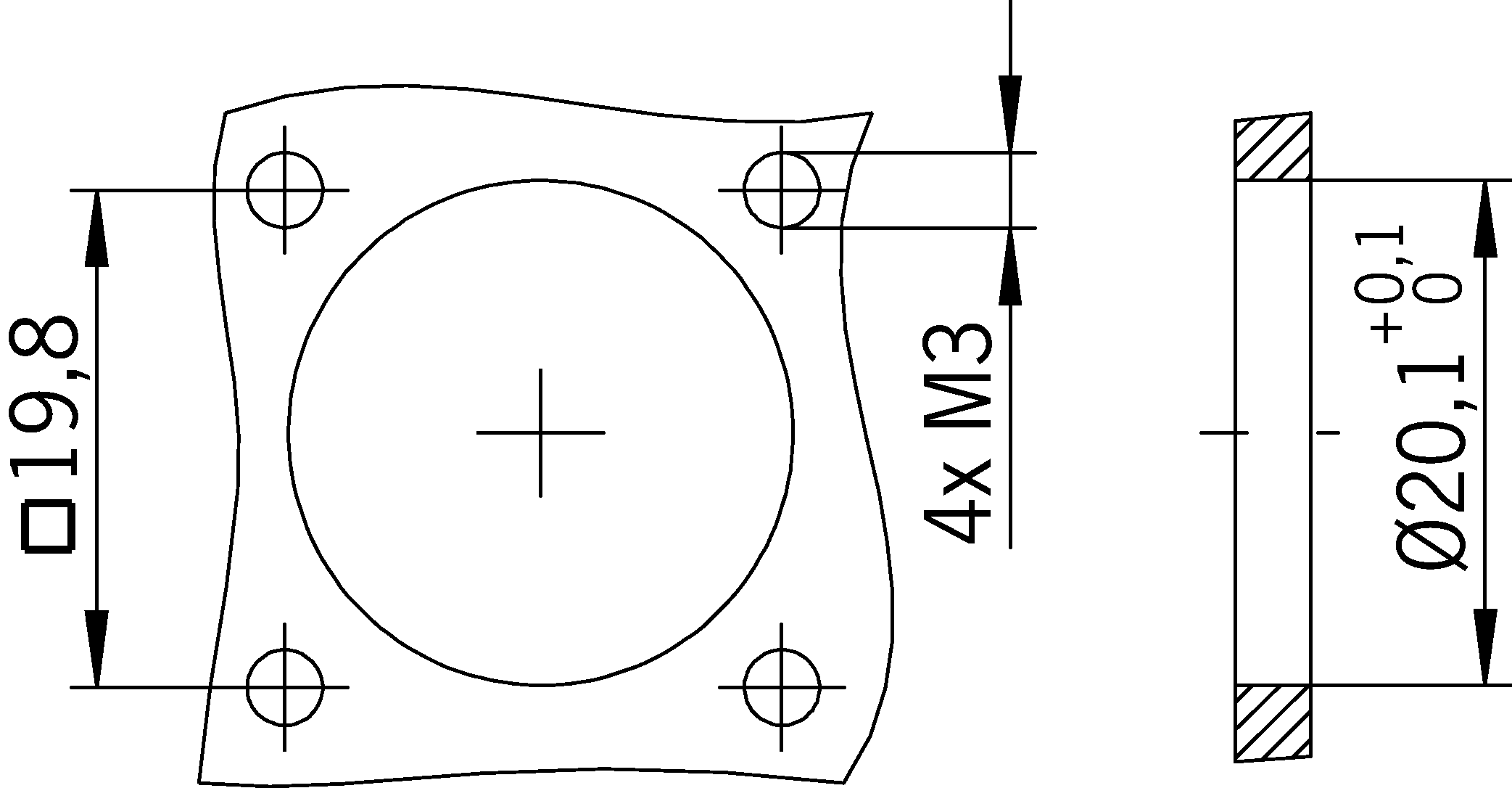

尺寸图

尺寸图

尺寸图

尺寸图

连接实例

连接实例

Technical data

电气连接值

连接横断面 0.08 mm² - 1.00 mm²
额定冲击电压 Uimp 2.5 kV
额定电压 max. 150 V
额定电流 max. 8 A

机械值和环境

连接类型
焊接触点 M23x1圆形接插头
连接类型 带外螺纹的母头
存储温度 -40 ... 105 °C
插针数 12
保护等级 IP65/IP67 (处于插入和拧紧状态)
插头锁 螺钉锁紧装置
环境温度 -40 ... 105 °C
材料
插头壳体 GD-Zn

Ordering data

Ordernumber 167890
Item designation AC-SC-M23F12G-167890
Gross weight 0,031kg
Customs tariff number 85366990900
