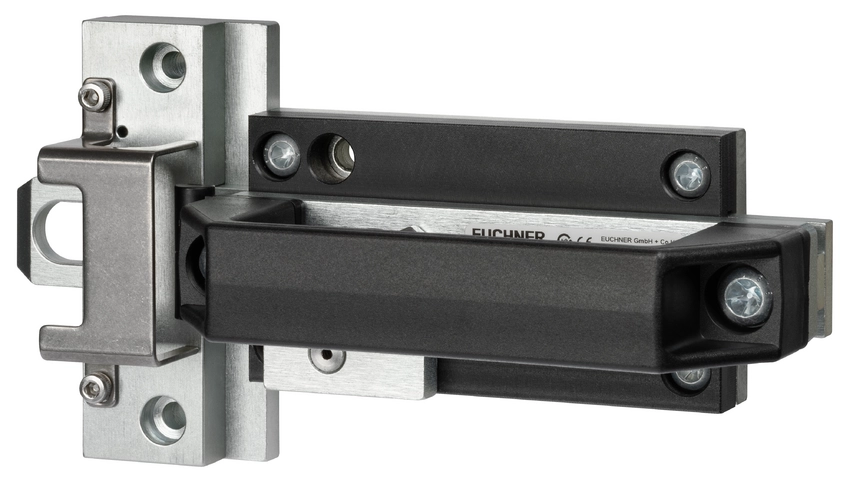

BTM-CES07-S-TH-20-X-168155 (Order no. 168155)

适用于CES-C07安全开关的门闩

  • 适用于CES-C07开关的门闩
  • 钢质门闩
  • 适用于左开或右开式铰链门
  • 闭合位置配有球形机械制动装置
  • 适用于约7 mm门间隙
  • 用于安全开关的护板
BTM-CES07-S-TH-20-X-168155 (Order no. 168155)

Description

组合选项

CES-...-C07-...系列安全开关

交货范围

  • 门闩部件

  • CES触发块安装在门闩滑块上

  • 预装配用于安全开关的护板


需单独订购：


  • 安全开关

锁止在关闭位置

门闩锁止在闭合位置，防止其意外开启。球头或弹簧式机械制动装置通过克服弹簧力打开。

门类型和门铰链

适用于铰链门或移门；适用于左开和右开式铰链门；有门挡块，门不能向内打开。

护板

护板可防止开关受损。

集成的挂锁装置

借助集成的挂锁装置，可将门闩固定在开启位置，例如使用挂锁。可以防止人员被意外锁在危险区域内。

尺寸示意图
尺寸示意图

尺寸图

尺寸图

Technical data

机械值和环境

接近方向 A 或 C
可安装的安全开关数 1
应急逃生解锁装置 是
存储温度 -25 ... 70 °C
材料
导向带 塑料
底板 镀锌钢
开关支架 镀锌钢
手柄 塑料

杂项

机械制动装置关闭位置 球形机械制动装置

Downloads

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Ordering data

Ordernumber 168155
Item designation BTM-CES07-S-TH-20-X-168155
Gross weight 1,79kg
Customs tariff number 83014090000
