C-M23F12-12X014PU05,0-M23M12-169082 (Order no. 169082)

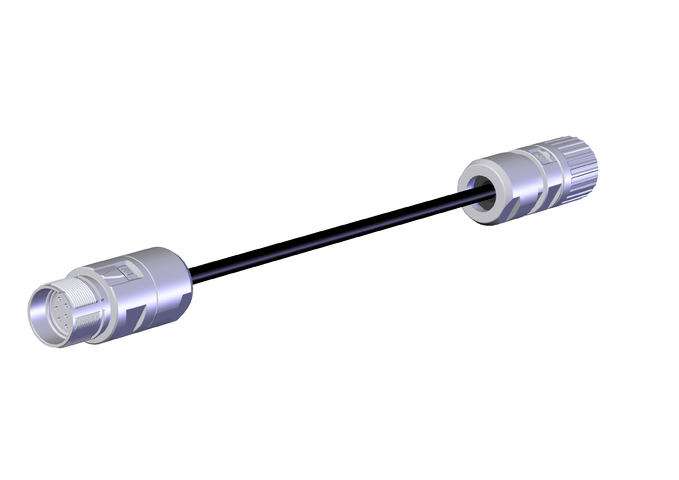

配有12针M23圆形接插头的接配线电缆，5 m，直头

  • M23带插座触点的接头式圆形接插头，12针
  • M23带公触点的圆形接插头，12针
  • 直插头
  • PUR电缆
  • 5 m长电缆
C-M23F12-12X014PU05,0-M23M12-169082 (Order no. 169082)

Description

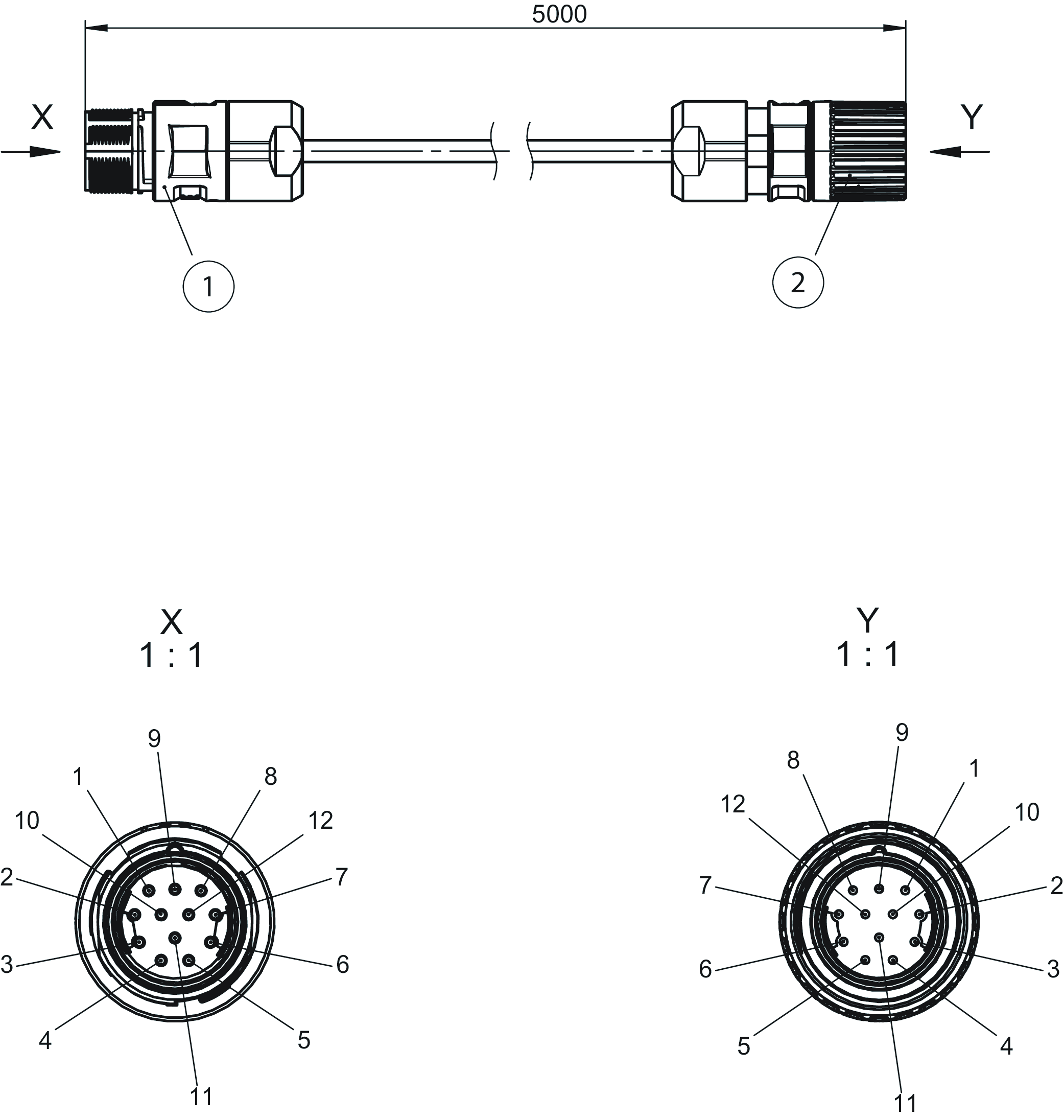

尺寸示意图
尺寸示意图

尺寸图

尺寸图
1带插座触点的接头式圆形接插头
2带公触点的圆形接插头

Technical data

电气连接值

额定电压 30 V

机械值和环境

导线截面积 12 x 0.14 mm²
导线数 12
动态弯曲半径 ≥ 15 x电缆直径
静态弯曲半径 ≥ 10 x电缆直径
存储温度 -40 ... 80 °C
电缆类型 直型
电缆直径 6 mm
电缆长度 5 m
适用于拖链应用场合 否
电缆环境温度（静态） -40 ... 80 °C
互锁
圆形接插头 M23螺钉锁
材料
护套 PUR
连接1
连接类型 耦合圆形接插头
连接类型 母插头
圆形接插头名称 PRO M23
电缆引出口 直型
插针数 12
保护等级 IP66 (处于插入状态)
插头锁 M23螺钉锁
连接2
连接类型 圆形接插头
连接类型 公头
圆形接插头名称 PRO M23
电缆引出口 直型
插针数 12
保护等级 IP67 (处于插入状态)
插头锁 M23螺钉锁

Downloads

Ordering data

Ordernumber 169082
Item designation C-M23F12-12X014PU05,0-M23M12-169082
Gross weight 0,63kg
Customs tariff number 85444290900
ECLASS 27-06-03-04 Appliance cord (data cable)
