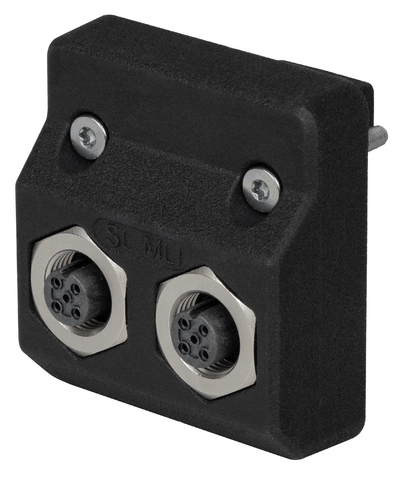

AC-MC-SBB-F-A-172047 (Order no. 172047)

M12圆形接插头，用于连接Stacklight以及连接其他MLI模块(MGB2-MLI/MCM-MLI)

  • MLI (M12)模块接头
  • 插针数：2个5针插座
  • 带螺纹
  • 用于将Stacklight和额外的模块(MGB2-MLI/MCM-MLI)连接到MCM
  • 仅与MCM-MLI-..JJ-..配合使用
AC-MC-SBB-F-A-172047 (Order no. 172047)

Description

尺寸示意图
尺寸示意图

尺寸图

尺寸图

Technical data

电气连接值

接配线电缆
MLI 5针M12x1
额定电压 36 V
额定电压 30 V
额定电流
40°C时 4 A
污染程度，符合EN 60664-1 3

机械值和环境

存储温度 -30 ... 70 °C
环境温度 -30 ... 55 °C
连接1
连接类型 2个M4螺钉
连接类型 母插头
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料
接口2和3
连接类型 螺钉端子
连接类型 母插头
类型说明 M12 EN 61076-2-101
插针数 5
保护等级 IP65 (仅适用于相关的配套组件拧紧状态。)
插入周期 100
材料
插头壳体 塑料，压铸锌，镀镍
插头锁 压铸锌，镀镍

Downloads

Ordering data

Ordernumber 172047
Item designation AC-MC-SBB-F-A-172047
Gross weight 0,11kg
Customs tariff number 85389099990
