STA系列安全开关，BHA (MR10)圆形接插头，用于门位置的触点，应急逃生解锁装置
- BHA (MR10)圆形接插头
- 用于门位置的触点
- 辅助解锁装置
- 长型应急逃生解锁装置
- LED指示灯
- 通电解锁
Description
接近方向
水平和垂直
可以90°增幅进行调整
沿水平方向接近时具有更高超行程能力
若需要门关上后触发块有一定的活动距离，可使用具有超行程的触发块。使用此触发块时，门可在关闭状态下向触发方向稍稍移动。当安全门采用橡胶终端挡块时，这一点具有重要意义。使用超行程触发块，可以减小被挤压在一起的橡胶缓冲器的永久性压力。由此，可降低开关触头以及门机械结构受到的负荷。
LED指示灯
开关有两个可自由分配的LED指示灯（红色和绿色）。
门锁原理
通电解锁：如果防护装置上的门锁功能是基于通电解锁原理，则防护装置将通过弹簧力锁止，直到门锁电磁线圈通电为止。解锁通过电磁力实现。也称为机械上锁。
开关元件
2131 | 缓动式开关触点 |
用于门锁的触点：2个强制断开触点 | |
用于门监控的触点：1个常闭触点 |
+ 1个常开触点辅助解锁装置
当锁止装置出现故障（如电源故障）时，可以通过正面的辅助解锁装置进入机器。解锁功能可通过工具或钥匙来实现。为防止辅助解锁装置被滥用，必须采取保护措施（如铅封、漆封）。
应急逃生解锁装置
用于在危险区域内不采用工具手动解锁锁止功能。
所需附件
不包含触发块。
功能性图纸
尺寸图
| 1 | 应急逃生解锁装置，初始位置 |
| 10 | 动作方向：在拧开四颗固定螺钉后，触发头可调整至所需的接近方向。 |
| 2 | 应急逃生解锁装置，解锁位置 |
| 3 | 安全开关和触发块必须放在一起，以便安装在机器上。触发头不可用作终端挡块。 |
| 4 | 辅助解锁装置 |
| 5 | 锁止螺钉 |
| 6 | 内置接头：MIN-10MR-1-18-M20未对齐 |
| 7 | 务必将应急逃生解锁装置控制杆安装在凹槽侧 |
| 8 | 在轴和控制杆之间建立正向连接 |
| 9 | 请单独另行订购触发头 |
连接实例
Technical data
审批
电气连接值
| 套期保值 | max. 4 A gG |
| 功耗 | 8 W |
| 显示模块 | 24 V -15% ... +10% |
| 额定绝缘电压Ui | 50 V |
| 额定冲击电压 Uimp | 2.5 kV |
| 利用类别 | |
| AC-15 | 4A 50V |
| DC-13 | 4A 24V |
| 电磁线圈工作电压 | |
| AC/DC | 24 V -15% ... +10% |
| 电磁线圈占空比 | 100 % |
| 切换电压 | |
| 最小（10 mA时） | 12 V |
| 切换电流 | |
| 最小（24 V时） | 1 mA |
| 热额定电流Ith | 4 A |
机械值和环境
| Anfahrgeschwindigkeit | max. 20 m/min |
| 接近方向 | A |
| 连接类型 | |
| 1 x | BHA10内置接头 (9针 + PE) |
| 门位置的常闭触点数 | 1 |
| 门锁监控功能的常开触点数 | 1 |
| 门锁监控功能的强制断开触点数 | 2 |
| 拔出力 | 30 N |
| 触发频率 | max. 1200 1/h |
| 触发力 | 35 N |
| 安装方向 | 任何 |
| 插入深度 | 24.5 mm |
| 存储温度 | -25 ... 70 °C |
| 机械寿命 | 1 x 10⁶ |
| 固定作用力 | 20 N |
| 切换原则 | 缓动式开关触点 |
| 保护等级 | IP65 |
| 环境温度 | -20 ... 70 °C |
| 材料 | |
| 壳体 | 压铸合金 |
| 触点 | 银合金，电亮金 |
| 锁紧力Fmax | 3000 N |
| 锁紧力FZh | 2300 N |
| 门锁原理 | 通电解锁 |
符合EN ISO 13849-1和EN IEC 62061的特性值
| B10D | 任务时间 | |
|---|---|---|
| 门锁监控 | 1.15x107 | 20 y |
| 重要申明！值在DC-13 100 mA/24V时有效 | ||
| プライバシーション | 最大SIL | 类别 | 任务时间 | |
|---|---|---|---|---|
| 门锁装置控制 | 根据门锁的外部控制 | 20 y | ||
杂项
| C数值 | |
| C2398 | 特殊配线，应急逃生解锁装置，长型 |
结合触发块-S-GT-SN使用
| 超行程 | 5 mm |
Accessories
触发块
连接附件
Downloads
Single Documents

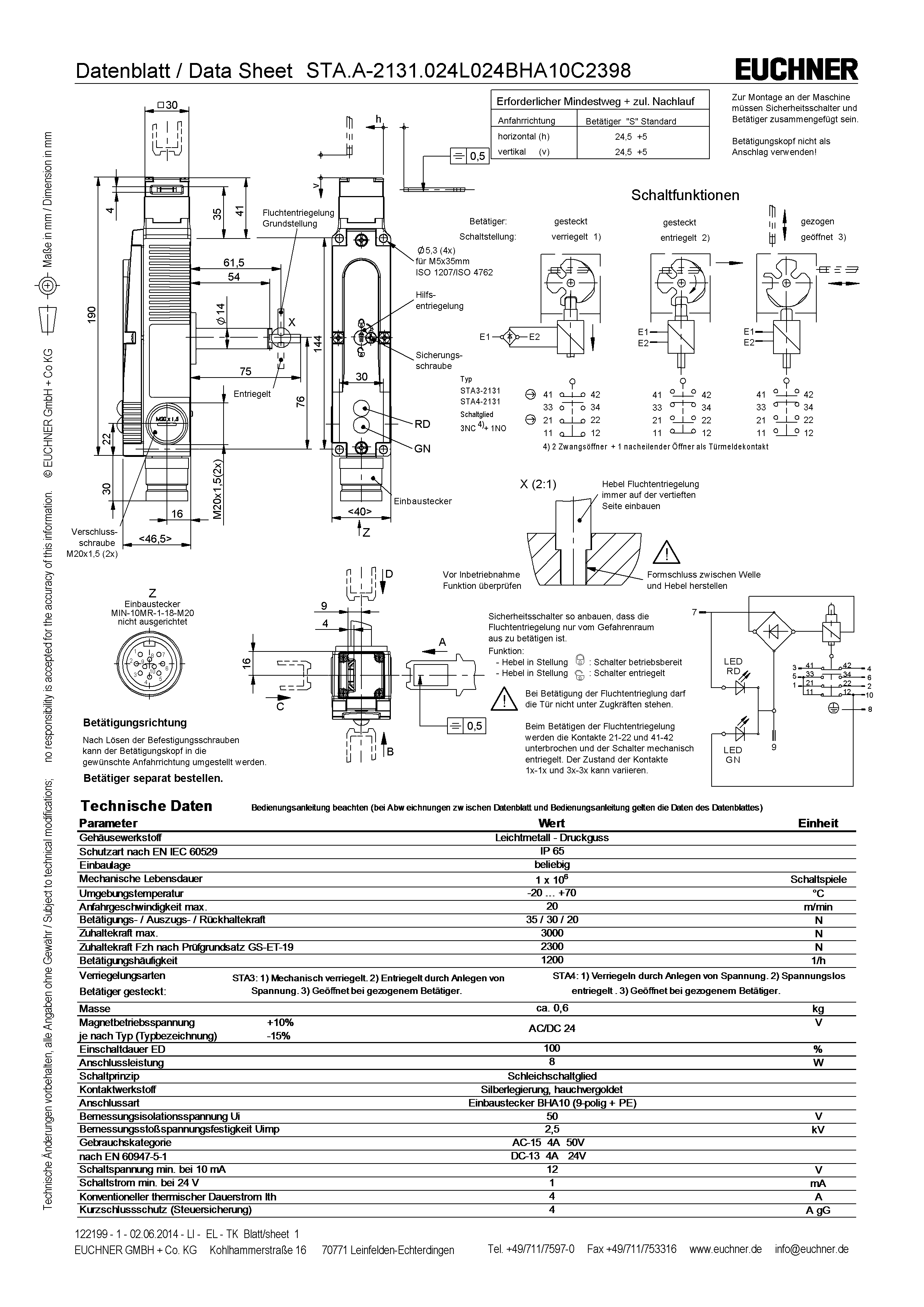

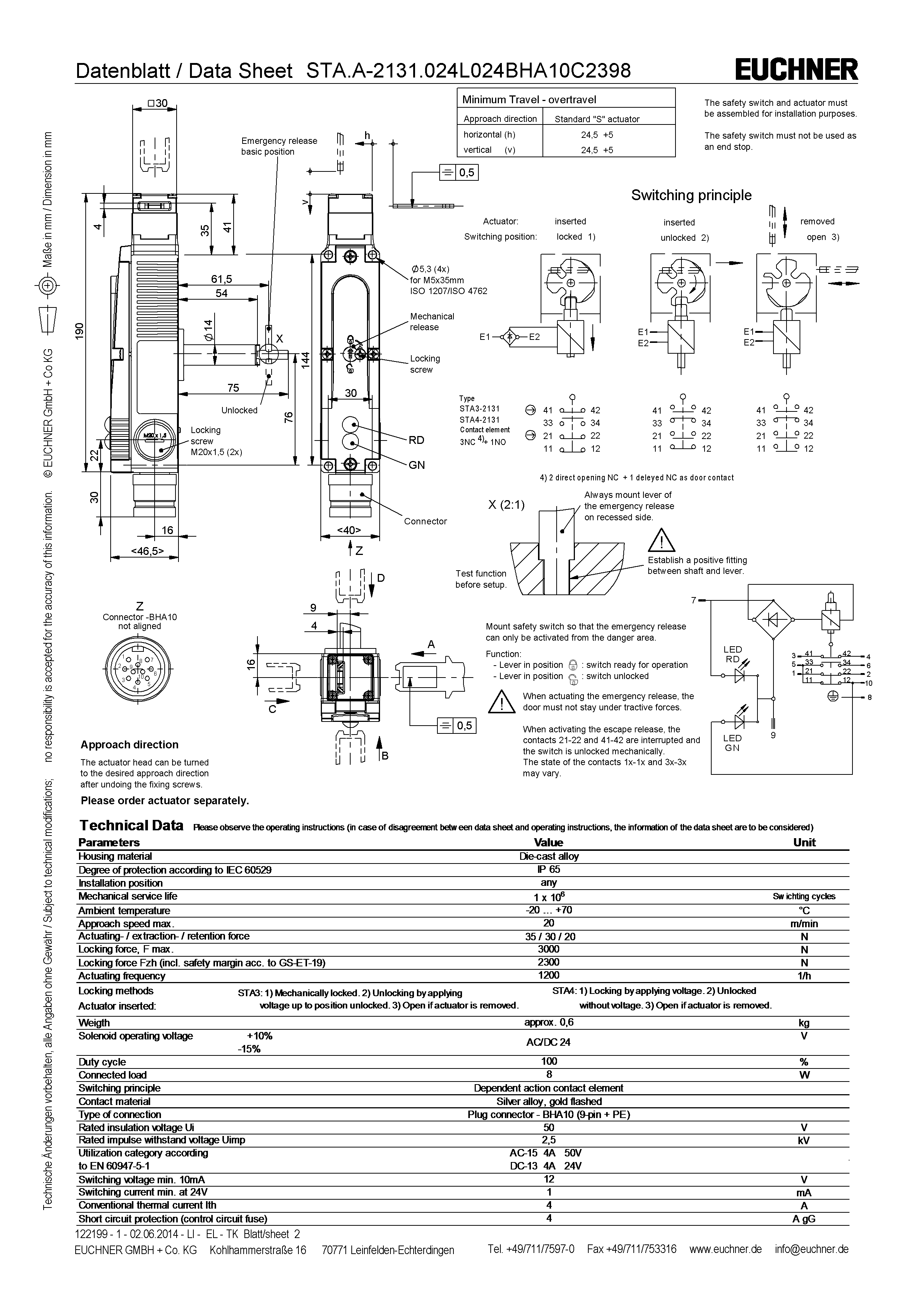

数据表
