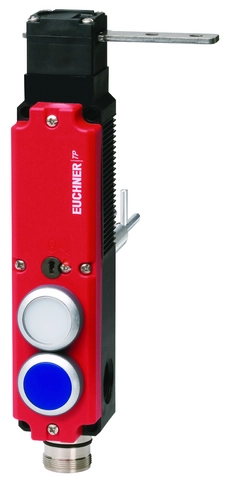

安全开关 TP EXTENDED，接插连接件 M23 (RC18)，门位置触点，逃生门释放触点
- 扩展（2 个照明按钮）
- M23 (RC18)圆形接插头
- 用于门位置的触点
- 辅助解锁装置
- 长型应急逃生解锁装置
- 通电解锁
Description
接近方向
水平和垂直
可以90°增幅进行调整
沿水平方向接近时具有更高超行程能力
若需要门关上后触发块有一定的活动距离，可使用具有超行程的触发块。使用此触发块时，门可在关闭状态下向触发方向稍稍移动。当安全门采用橡胶终端挡块时，这一点具有重要意义。使用超行程触发块，可以减小被挤压在一起的橡胶缓冲器的永久性压力。由此，可降低开关触头以及门机械结构受到的负荷。
扩展型号
扩展型号包括额外的控制和显示元件。
门锁原理
通电解锁：如果防护装置上的门锁功能是基于通电解锁原理，则防护装置将通过弹簧力锁止，直到门锁电磁线圈通电为止。解锁通过电磁力实现。也称为机械上锁。
开关元件
2131 | 缓动式开关触点 |
用于门锁的触点：2个强制断开触点 | |
用于门监控的触点：1个常闭触点 |
+ 1个常开触点辅助解锁装置
当锁止装置出现故障（如电源故障）时，可以通过正面的辅助解锁装置进入机器。解锁功能可通过工具或钥匙来实现。为防止辅助解锁装置被滥用，必须采取保护措施（如铅封、漆封）。
应急逃生解锁装置
用于在危险区域内不采用工具手动解锁锁止功能。
所需附件
不包含触发块。
功能性图纸
尺寸图
| 1 | 辅助解锁装置 |
| 2 | 锁止螺钉 |
| 3 | 白色发光按钮 |
| 4 | 蓝色发光按钮 |
| 5 | 应急逃生解锁装置，初始位置 |
| 6 | 应急逃生解锁装置，解锁位置 |
连接实例
 | 门状态监控 |
 | 电磁线圈监控 |
Technical data
审批
电气连接值
| 套期保值 | max. 4 A gG |
| 功耗 | 8 W |
| 连接横断面 | 0.34 ... 1.5 mm² |
| 额定绝缘电压Ui | 50 V |
| 额定冲击电压 Uimp | 1.5 kV |
| 利用类别 | |
| AC-15 | 4A 50V |
| DC-13 | 4A 24V |
| 电磁线圈工作电压 | |
| AC/DC | 24 V -15% ... +10% |
| 电磁线圈占空比 | 100 % |
| 切换电压 | |
| 最小（10 mA时） | 12 V |
| 切换电流 | |
| 最小（24 V时） | 1 mA |
| 热额定电流Ith | 4 A |
机械值和环境
| Anfahrgeschwindigkeit | max. 20 m/min |
| 连接类型 | |
| 1 x | 18针RC18内置接头 |
| 门位置的常闭触点数 | 1 |
| 门锁监控功能的常开触点数 | 1 |
| 门锁监控功能的强制断开触点数 | 2 |
| 拔出力 | 20 N |
| 触发频率 | max. 1200 1/h |
| 触发力 | 10 N |
| 安装方向 | 任何 |
| 存储温度 | -25 ... 70 °C |
| 机械寿命 | 1 x 10⁶ |
| 固定作用力 | 10 N |
| 切换原则 | 缓动式开关触点 |
| 保护等级 | IP54 |
| 环境温度 | -20 ... 55 °C |
| 材料 | |
| 壳体 | 加强型热塑材料 |
| 触点 | 银合金，电亮金 |
| 锁紧力Fmax | 1300 N |
| 锁紧力FZh | 1000 N |
| 门锁原理 | 通电解锁 |
符合EN ISO 13849-1和EN IEC 62061的特性值
| B10D | 任务时间 | |
|---|---|---|
| 门锁状态监控 | 3x106 | 20 y |
| 重要申明！值在DC-13 100 mA/24V时有效 | ||
| プライバシーション | 最大SIL | 类别 | 任务时间 | |
|---|---|---|---|---|
| 门锁装置控制 | 根据门锁的外部控制 | 20 y | ||
杂项
| C数值 | |
| C1993 | 长型应急逃生解锁装置 |
| 附加功能 | |
| 1个按键 | 蓝色（发光） (24V（最大断流容量250mW）) |
| 1个按键 | 白色（发光） (24V（最大断流容量250mW）) |
结合触发块-P-GNT使用
| 水平方向超行程 | 7 mm |
结合触发块-P-GT使用
| 水平方向超行程 | 2 mm |
| 垂直方向超行程 | 1.5 mm |
Accessories
触发块
连接附件
Downloads
Single Documents
符合性声明
EU declaration of conformity
Doc. no.
Version
Language
Size
EU declaration of conformity
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Doc. no.
EDC2539628
Version
Language
Size
0,2 MB
EU declaration of conformity
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Doc. no.
EDC2539628
Version
Language
Size
0,2 MB
UKCA-Konformitätserklärung
Doc. no.
Version
Language
Size
UKCA-Konformitätserklärung
Doc. no.
EDC20001551
Version
Language
Size
0,1 MB
说明
Operating Instructions Safety Switch TP…
Doc. no.
Version
Language
Size
Operating Instructions Safety Switch TP…
Doc. no.
2084123
Version
03/25
Language
Size
1,7 MB
Mode d’emploi Interrupteur de sécurité TP…
Doc. no.
2084123
Version
03/25
Language
Size
1,7 MB
Manual de instrucciones Interruptor de seguridad TP…
Doc. no.
2084123
Version
03/25
Language
Size
1,7 MB
Betriebsanleitung Sicherheitsschalter TP…
Doc. no.
2084123
Version
03/25
Language
Size
1,7 MB
Manual de instruções Chave de segurança TP…
Doc. no.
2084123
Version
03/25
Language
Size
1,7 MB
Istruzioni di impiego Finecorsa di sicurezza TP…
Doc. no.
2084123
Version
03/25
Language
Size
1,7 MB
사용 설명서 안전 스위치 TP…
Doc. no.
2084123
Version
03/25
Language
Size
2,1 MB
Návod k použití Bezpečnostní spínač TP…
Doc. no.
2084123
Version
03/25
Language
Size
2,1 MB
Driftsvejledning Sikkerhedsafbryder TP…
Doc. no.
2084123
Version
03/25
Language
Size
1,7 MB
Other Documents
批准和证书
CCC
Doc. no.
Version
Language
Size
CCC
Doc. no.
20001751
Version
Language
Size
0,0 MB
销售文件
塑料壳体 的安全开关
Doc. no.
Version
Language
Size
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
Ordering data
| Ordernumber | 105546 |
| Item designation | TP3-2131A024RC18C1993EXT2 |
| Gross weight | 0,59kg |
| Customs tariff number | 85371098 |
| ECLASS | 27-27-26-03 Safety switch with guard control |
