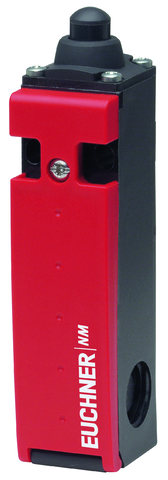

NM.WO安全开关，配有球形柱塞，长型壳体，M16 x 1.5电缆进线口
- 球形柱塞
- 长型壳体
- 3个M16 x 1.5电缆进线口
- 3个强制断开触点
Description

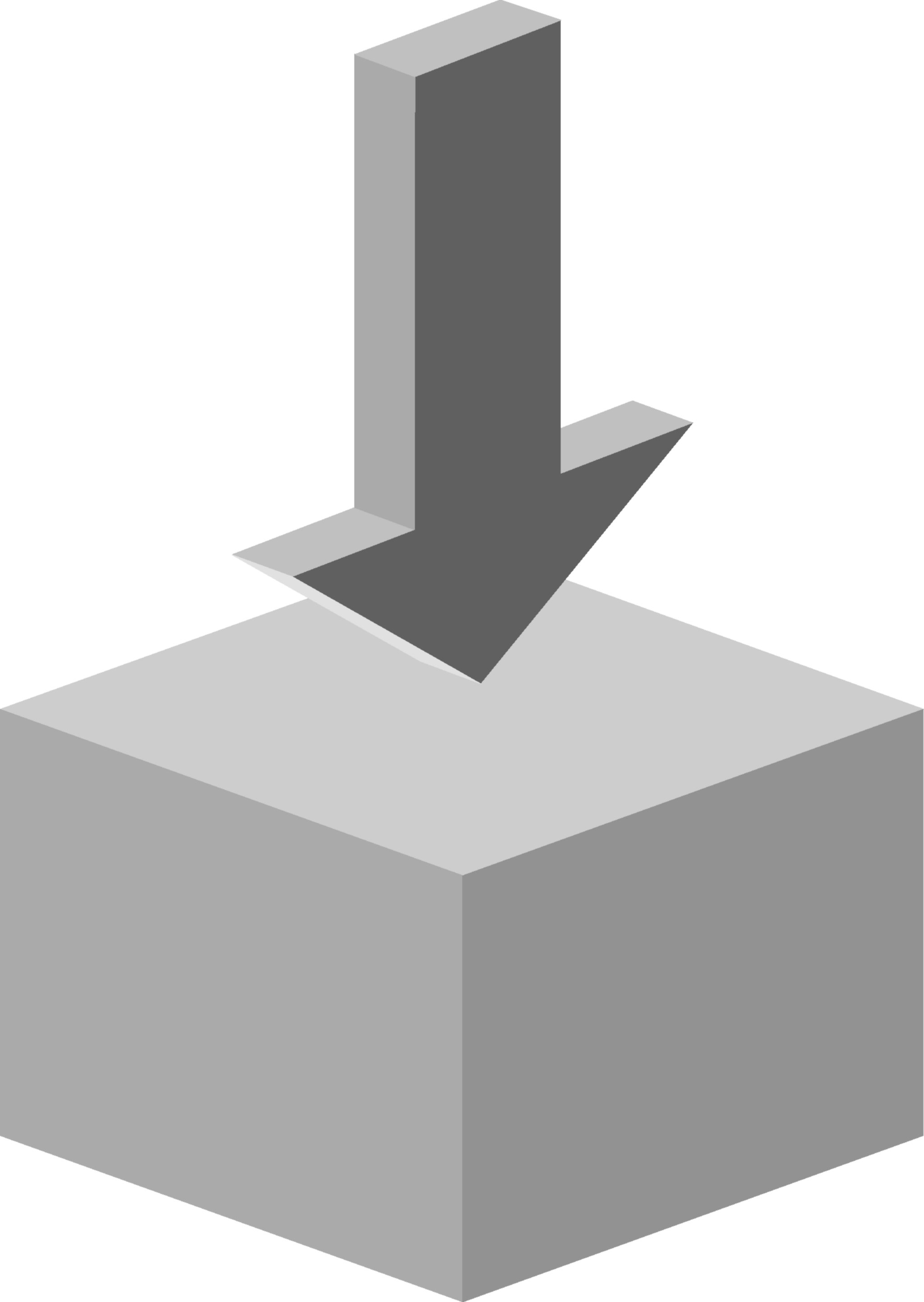

接近方向
垂直
开关元件
ES03 | 缓动式开关触点3个强制断开触点 |

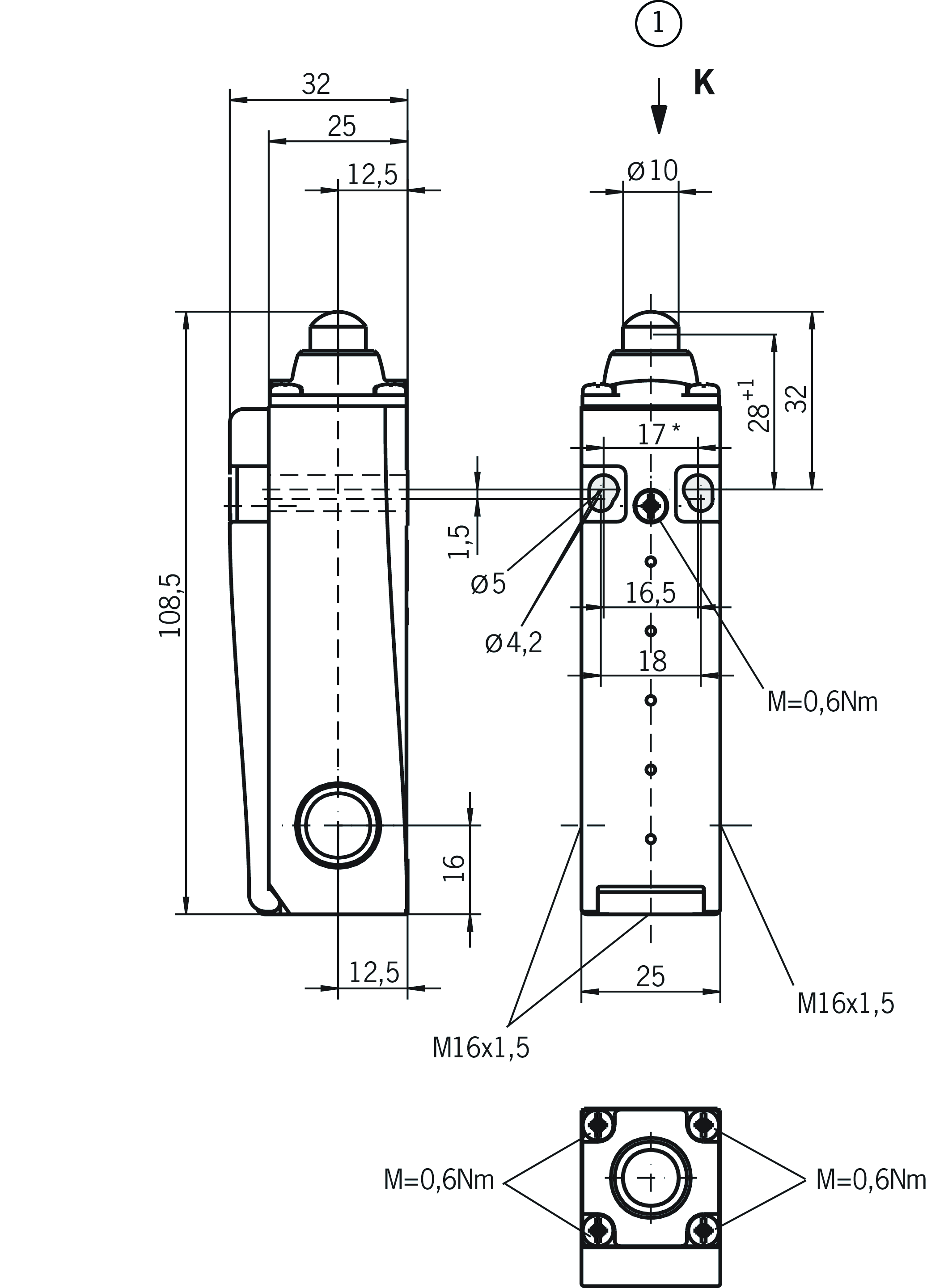

尺寸图
| * | 固定定位适用于与安全相关的应用(M5) |
| 1 | 接近方向 |
连接实例

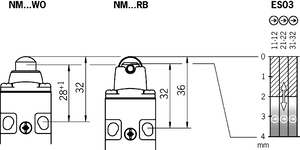

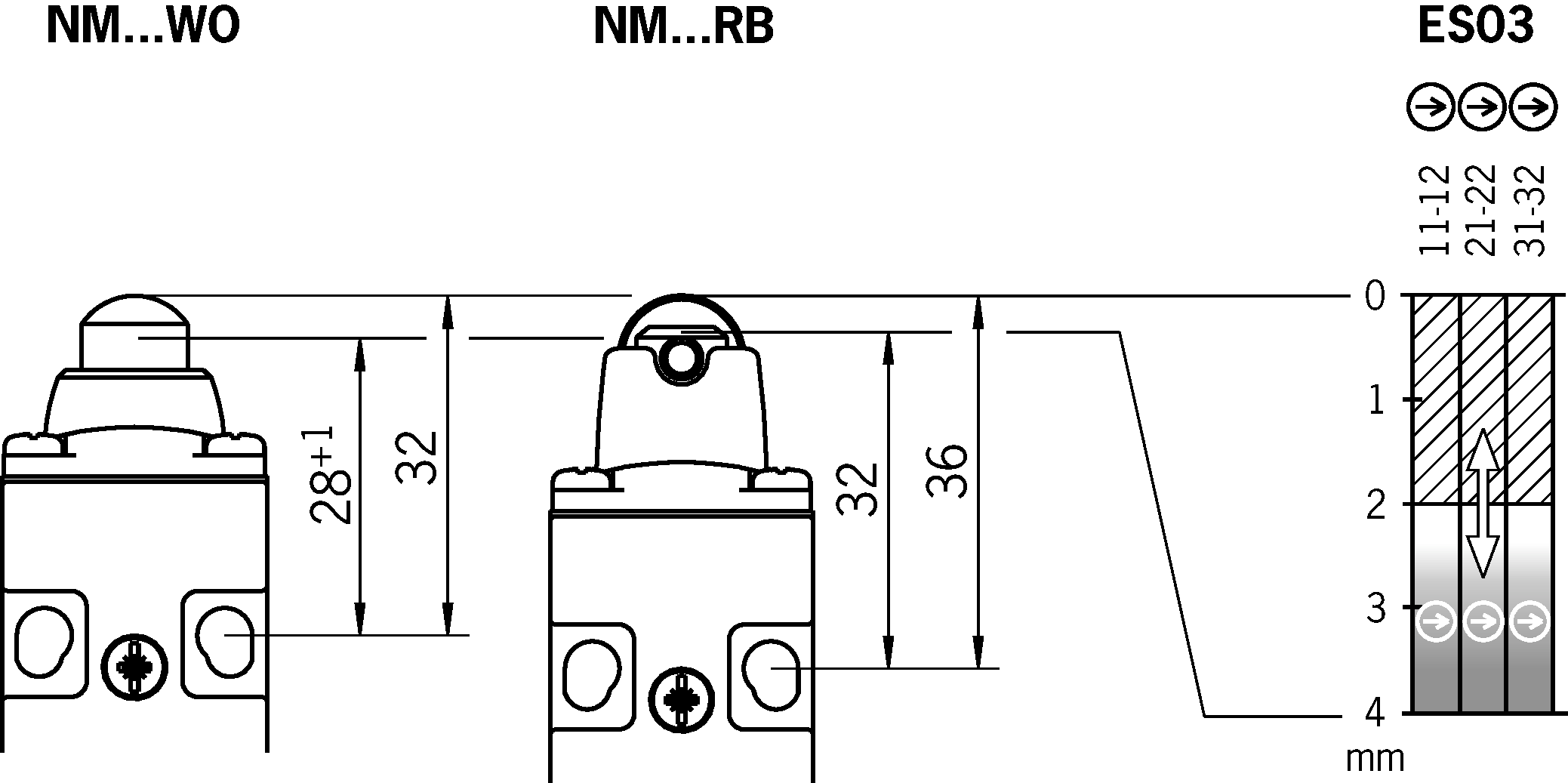

轮班行程图
Technical data
审批
电气连接值
| 套期保值 | max. 4 A gG |
| 连接横断面 | 0.34 ... 1.5 mm² |
| 额定绝缘电压Ui | 250 V |
| 额定冲击电压 Uimp | 2.5 kV |
| 利用类别 | |
| DC-13 | 4A 24V |
| AC-15 | 4A 230V |
| 切换电压 | |
| 最小（10 mA时） | 12 V |
| 切换电流 | |
| 最小（24 V时） | 1 mA |
| 热额定电流Ith | 4 A |
机械值和环境
| Anfahrgeschwindigkeit | max. 60 m/min |
| 接近方向 | 从上 |
| 连接类型 | |
| 3 x | M16 x 1.5 |
| 门位置强制断开触点数 | 3 |
| 设计 | 长型壳体 |
| 触发元件 | 球形柱塞 |
| 触发频率 | max. 5000 1/h |
| 触发力 | 15 N |
| 安装方向 | 任何 |
| 存储温度 | -25 ... 80 °C |
| 机械寿命 | 30 x 10⁶ |
| 切换原则 | 缓动式开关触点 |
| 保护等级 | IP67 |
| 环境温度 | -20 ... 80 °C |
| 材料 | |
| 壳体 | 加强型热塑材料 |
| 触点 | 银合金，电亮金 |
符合EN ISO 13849-1和EN IEC 62061的特性值
| B10D | 任务时间 | |
|---|---|---|
| 可靠的位置检测 | 2x107 | 20 y |
| 重要申明！值在DC-13 100 mA/24V时有效 | ||
Accessories
Downloads
Single Documents
符合性声明
EU declaration of conformity
Doc. no.
Version
Language
Size
EU declaration of conformity
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Doc. no.
EDC2539628
Version
Language
Size
0,2 MB
EU declaration of conformity
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Déclaration UE de conformité
Declaración de conformidad UE
EU-Konformitätserklärung
Dichiarazione UE di conformità
Doc. no.
EDC2539628
Version
Language
Size
0,2 MB
UKCA-Konformitätserklärung
Doc. no.
Version
Language
Size
UKCA-Konformitätserklärung
Doc. no.
EDC20001551
Version
Language
Size
0,1 MB
说明
Operating Instructions Safety Switch NM..WO/RB
Doc. no.
Version
Language
Size
Operating Instructions Safety Switch NM..WO/RB
Betriebsanleitung Sicherheitsschalter NM..WO/RB
Betriebsanleitung Sicherheitsschalter NM..WO/RB
Doc. no.
2084461
Version
05/24
Language
Size
1,4 MB
Mode d’emploi Interrupteur de sécurité NM..WO/RB
Doc. no.
2084461
Version
05/24
Language
Size
0,7 MB
Manual de instrucciones Interruptor de seguridad NM..WO/RB
Doc. no.
2084461
Version
05/24
Language
Size
0,7 MB
Betriebsanleitung Sicherheitsschalter NM..WO/RB
Doc. no.
2084461
Version
05/24
Language
Size
0,7 MB
Istruzioni di impiego Finecorsa di sicurezza NM..WO/RB
Doc. no.
2084461
Version
05/24
Language
Size
0,7 MB
Other Documents
批准和证书
CCC
Doc. no.
Version
Language
Size
CCC
Doc. no.
20001753
Version
Language
Size
0,0 MB
DGUV
Doc. no.
Version
Language
Size
DGUV
Doc. no.
Version
Language
Size
5,6 MB
c UL us
Doc. no.
Version
Language
Size
c UL us
Doc. no.
Version
Language
Size
0,3 MB
c UL us
Doc. no.
Version
Language
Size
0,3 MB
销售文件
塑料壳体 的安全开关
Doc. no.
Version
Language
Size
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
CAD data
Ordering data
| Ordernumber | 084499 |
| Item designation | NM03WOK-M |
| Gross weight | 0,102kg |
| Customs tariff number | 85365019000 |
| ECLASS | 27-27-26-01 Safety position switch (Type 1) |
