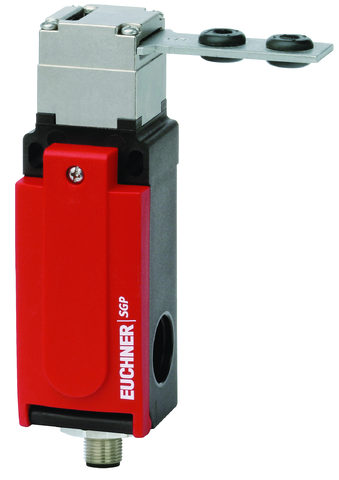

SGP3E-538ASEM4AS1 (Order no. 099126)

SGP Asi接口安全开关，M12圆形接插头

  • AS-i
  • 4针M12接插头
  • 2个强制断开触点
  • 内部LED灯功能显示
SGP3E-538ASEM4AS1 (Order no. 099126)

Description

接近方向

水平和垂直

可以90°增幅进行调整

LED指示灯

电源LED指示灯可指示总线上的工作电压。

故障LED指示灯可指示ASi总线上检测出的故障。

通过使用总线位D1和D2，可根据需要由控制系统绿色和红色LED灯。

AS-i输入

D0, D1

强制断开触点1

D2, D3

强制断开触点2

AS-i输出

D1

红色LED灯

D2

绿色LED

所需附件

不包含触发块。

尺寸示意图
尺寸示意图
接头分配
接头分配
机电式安全开关正在使用

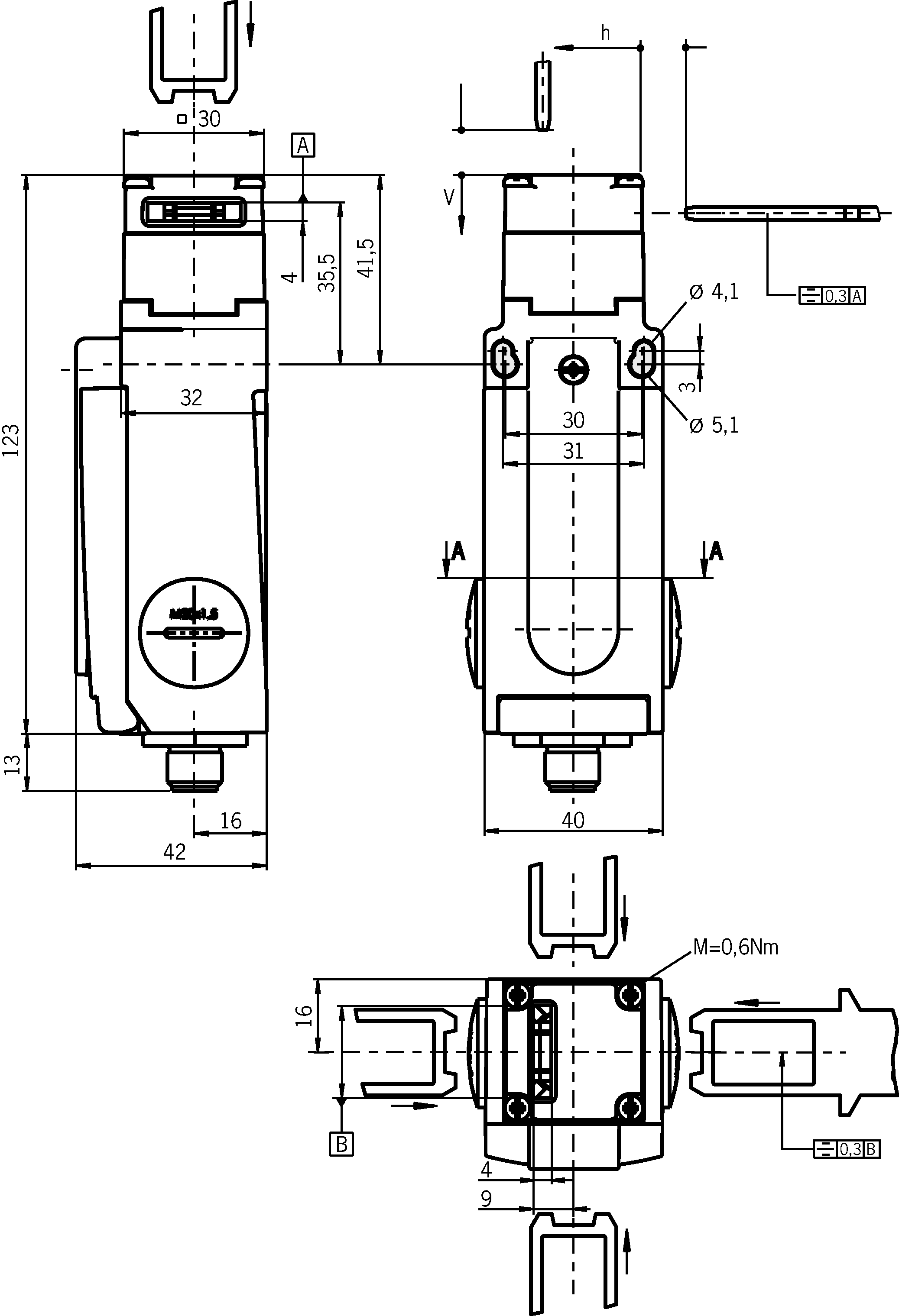

尺寸图

尺寸图

连接实例

连接实例
连接面视图

Technical data

审批

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_2/5

电气连接值

ASI工作电流 max. 45 mA
AS 接口 LED
红 故障
绿化 电源
AS 接口协议 ASi-3
ASI数据在 D0、D1 = 门位置（第一个强制断开触点），D2、D3 = 门位置（第二个强制断开触点）
AS 接口从属类型 ID-Code: B, EA-Code: 7
ASI电压 22.5 ... 30 ... 31.6 V

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min
接近方向 A
连接类型
1 x M12圆形接插头
门位置强制断开触点数
符合As-i工作安全
拔出力 25 N
触发频率 max. 6700 1/h
触发力 25 N
安装方向 任何
插入深度 24.5 mm
存储温度 -25 ... 70 °C
机械寿命 2 x 10⁶
固定作用力 10 N
切换原则 缓动式开关触点
保护等级 IP67
环境温度 -20 ... 55 °C
材料
触点 银合金，电亮金
壳体 加强型热塑材料

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D任务时间
监控安全门位置3x10620 y
重要申明！值在DC-13 100 mA/24V时有效


结合触发块-S-GT-SN使用

超行程 5 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 099126
Item designation SGP3E-538ASEM4AS1
Gross weight 0,237kg
Customs tariff number 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
