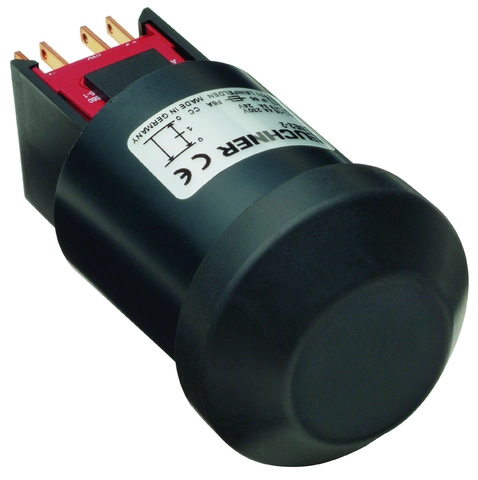

ZSE2-4C1943 (Order no. 083477)

ZSE，3级

  • 3级功能
  • 安装尺寸30.5 mm
  • 适于安装在HBL手持操作单元、G2或G3授权开关壳体或控制面板内
ZSE2-4C1943 (Order no. 083477)

Description

3级功能

授权开关只有在第二个位置（中间位置，触发点）处于激活状态。如果按钮被释放或是往下按（紧张状态控制功能），授权开关处于断开状态（取决于接线，具体参阅电气图）。

开关元件

220

2常开 + 2常闭

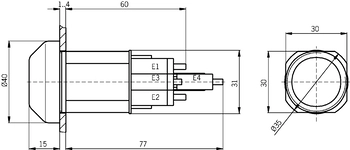

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图
220配线图
220配线图
行程图
行程图

尺寸图

尺寸图

尺寸图

尺寸图

连接实例

连接实例

轮班行程图

轮班行程图
square_grey_dark.eps闭合，使能
square_grey_light.eps闭合
square_white.eps断开

Technical data

审批

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20

电气连接值

套期保值 max. 4 A gG
额定限制短路电流 100 A
额定绝缘电压Ui 250 V
额定冲击电压 Uimp 2.5 kV
利用类别
DC-13 3A 24V
AC-15 4A 230V
切换电压
10 mA时 min. 12 V
切换电流
（24V时） min. 1 mA
污染程度（外部，符合EN 60947-1） 3

机械值和环境

连接类型 2.8 x 0.8 IEC 760插片式连接器+焊接连接
常开触点数 2
强制断开触点数 2
安装方向 任何
存储温度 -25 ... 70 °C
机械寿命
位置1-2-1 0.1 x 10⁶
位置1-2-3-1 0.1 x 10⁶
切换原则 缓动式触点元件
保护等级
IP00 (连接)
IP65 (处于已安装状态)
环境温度 -5 ... 60 °C
材料
壳体 塑料，黑色
护罩 低PAH黑色弹性体

符合EN ISO 13849-1和EN IEC 62061的特性值

授权开关
B10D 0.5 x 10⁶

杂项

C数值
C1943 适合安装在HBL中，固定孔的直径为30.5 +0.5，不带用于防止扭曲的插针，总长度缩短8 mm
符合 60947-5-8

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 083477
Item designation ZSE2-4C1943
Gross weight 0,096kg
Global Trade Item Number (GTIN) 4047048000803
Customs tariff number 85365019000
ECLASS 27-37-12-38 Agreement switch
