HomeProdukte授权开关配有+/-按钮的ZSBZSB2A2G05C

ZSB2A2G05C (Order no. 073264)

ZSB，G1外壳，3级授权，+/-按键，配有RC12圆形接插头的电缆

  • G1壳体
  • 3级功能
  • 5 m直线接配线电缆
  • 圆形接插头
  • 2个按键
ZSB2A2G05C (Order no. 073264)

Description

3级功能

授权开关只有在第二个位置（中间位置，触发点）处于激活状态。如果按钮被释放或是往下按（紧张状态控制功能），授权开关处于断开状态（取决于接线，具体参阅电气图）。

电缆

提供优质直线型接配线电缆（安全触点单独屏蔽）。

+ 和 - 按键

此类按键可单独配置。例如，沿正向或负向移动轴。

开关元件

210

2常开 + 1常闭

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

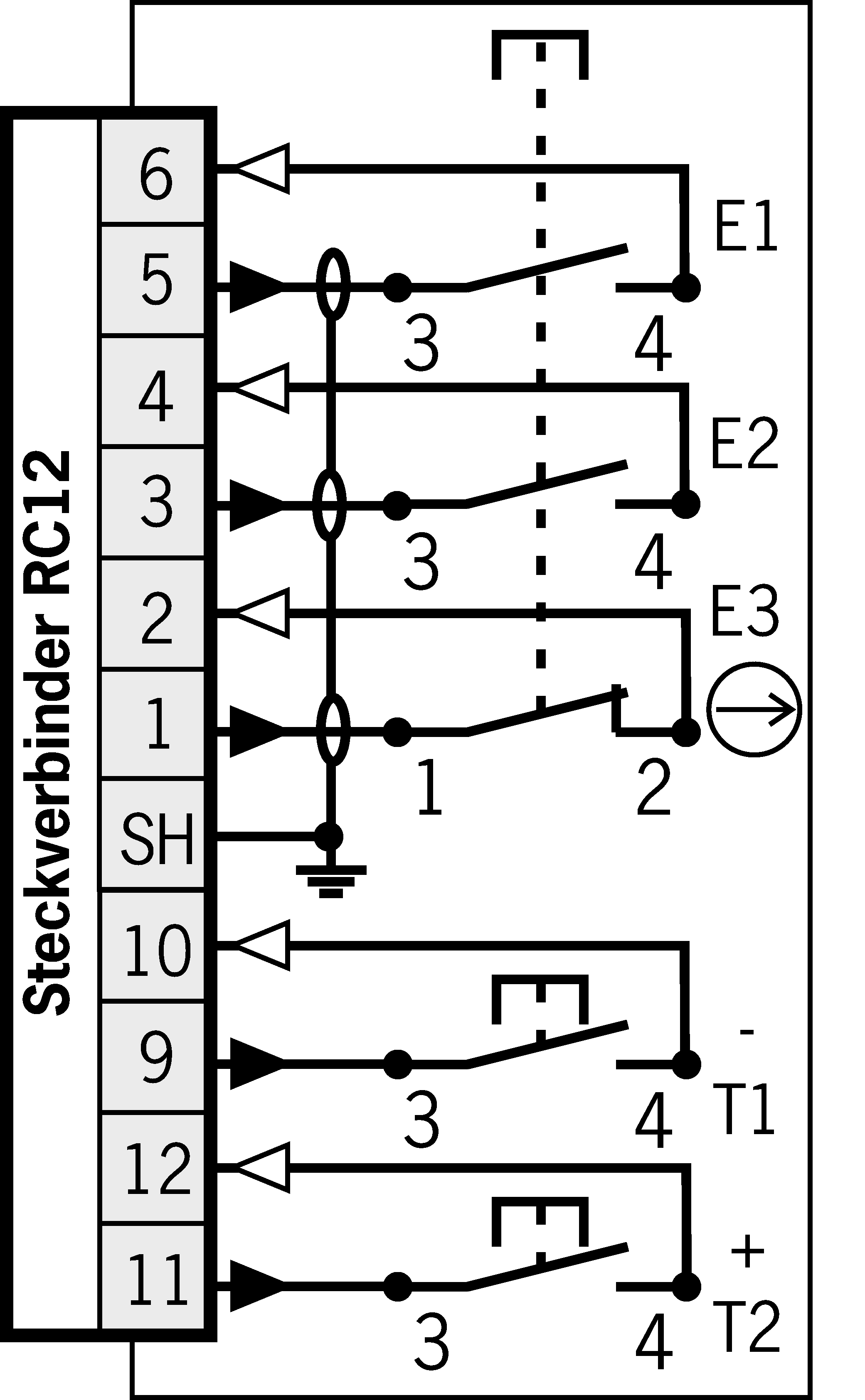

210 RC12配线图
210 RC12配线图
行程图
行程图

尺寸图

尺寸图

尺寸图

尺寸图

连接实例

连接实例

轮班行程图

轮班行程图
square_grey_dark.eps闭合，使能
square_grey_light.eps闭合
square_white.eps断开

Technical data

审批

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2

操作和显示元件

职务颜色附加部分开关元件注意滑入式标签滑入式标签产品描述编号名称1LED
- 按钮
+ 按钮

电气连接值

套期保值 max. 2 A gG
接配线电缆 8x0.5 mm² + 8x0.14 mm² (4x0.5 mm²屏蔽线 + 4x0.5 mm²非屏蔽线 + 8x0.14 mm²非屏蔽线全部采用外屏蔽。)
额定限制短路电流 100 A
额定绝缘电压Ui 250 V
额定冲击电压 Uimp 0.8 kV
利用类别
DC-13 2A 24V
AC-15 2A 24V
切换电压
最小（10 mA时） min. 12 V
切换电流
最小（24 V时） min. 1 mA
污染程度（外部，符合EN 60947-1） 3
显示/控制元件
套期保值 max. 0.1 A gG
利用类别
AC-15 附加元件 400mA 24V
DC-13 附加元件 100mA 24V

机械值和环境

连接类型 12针圆形接插头数
常开触点数 2
强制断开触点数 1
存储温度 -25 ... 70 °C
电缆长度
直型 5 m
机械寿命
位置1-2-1 0.1 x 10⁶
位置1-2-3-1 0.1 x 10⁶
切换原则 缓动式触点元件
保护等级 IP65
环境温度 -5 ... 50 °C
材料
护罩 低PAH黑色弹性体
壳体 塑料，黑色

符合EN ISO 13849-1和EN IEC 62061的特性值

授权开关
B10D 0.5 x 10⁶

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 073264
Item designation ZSB2A2G05C
Gross weight 1,216kg
Customs tariff number 85371098
ECLASS 27-37-12-38 Agreement switch
