ZSB2B7CAS1 (Order no. 096703)

ZSB，G1外壳，3级授权，+/-按键，AS-i接口

  • G1壳体
  • 3级功能
  • 强制断开触点
  • 双通道型号
  • 2个按键（+和-）
ZSB2B7CAS1 (Order no. 096703)

Description

AS-i输入

D0, D1

常开触点

D2, D3

常开触点

3级功能

授权开关只有在第二个位置（中间位置，触发点）处于激活状态。当按钮释放或一直按到底（紧张状态控制功能）时，授权开关处于断开状态。

尺寸示意图
尺寸示意图
接头分配
接头分配

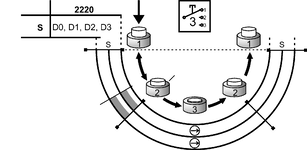

行程图
行程图

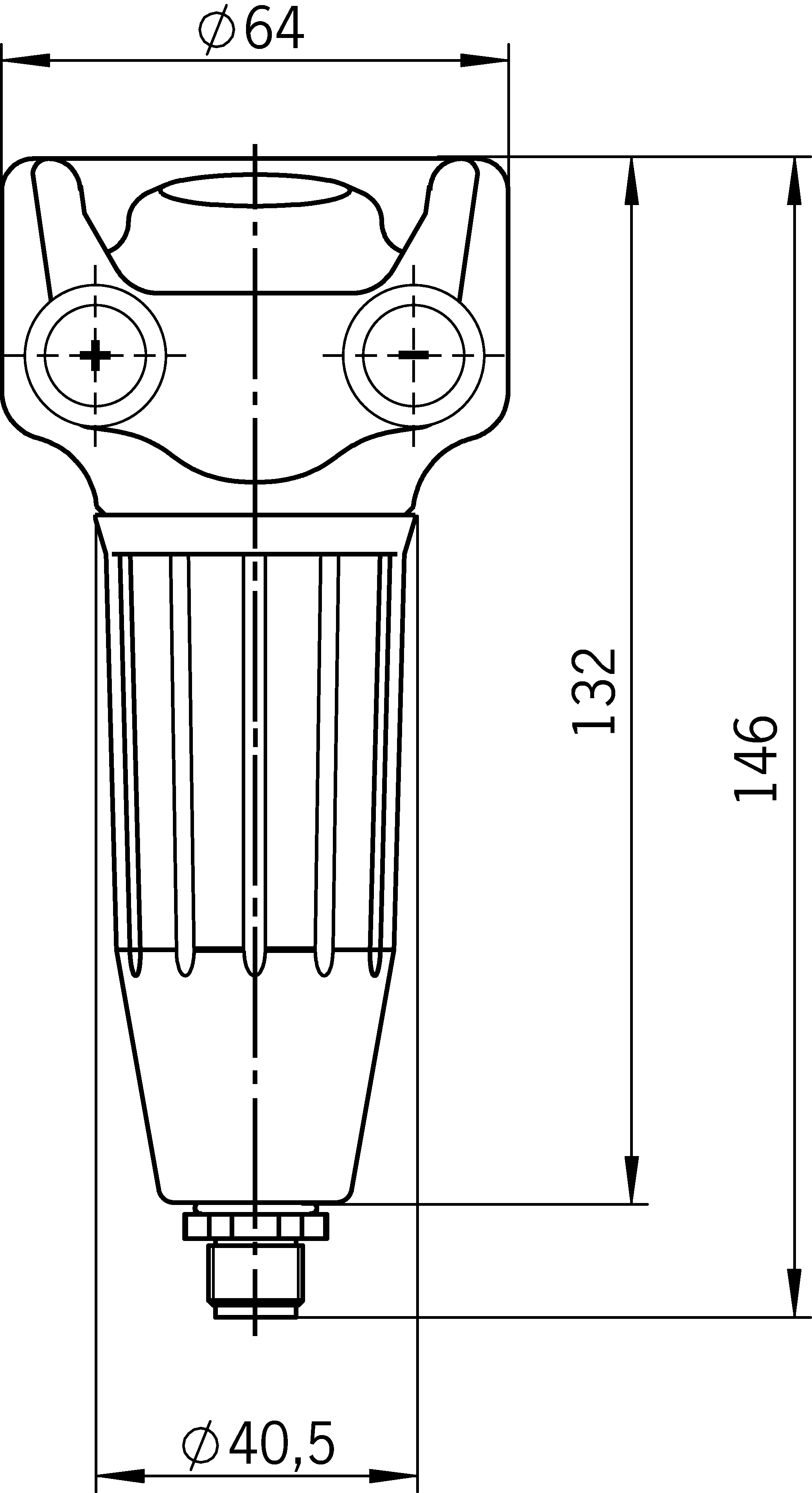

尺寸图

尺寸图

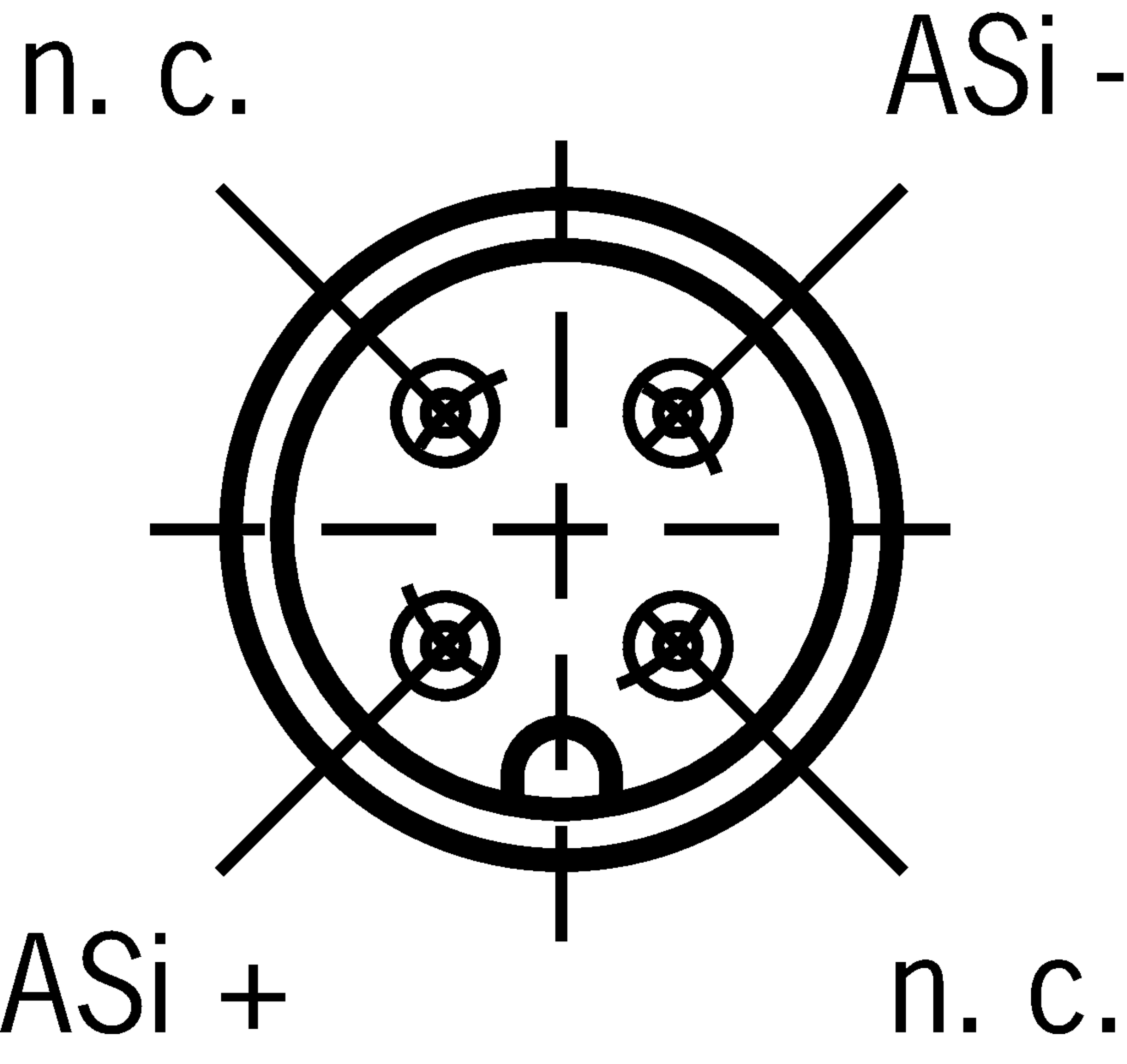

连接实例

连接实例
连接面视图

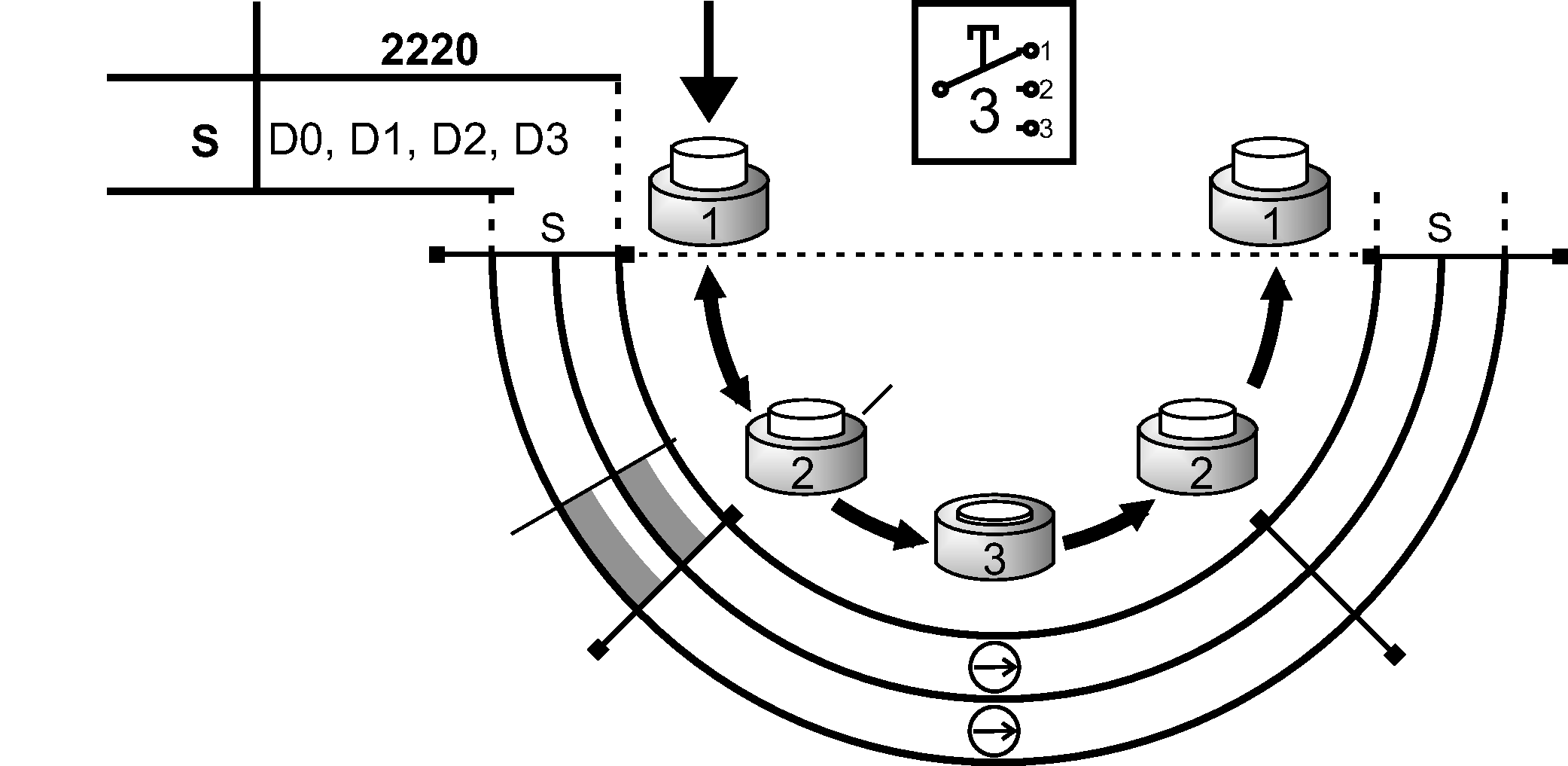

轮班行程图

轮班行程图
square_grey_dark.eps闭合，使能
square_grey_light.eps闭合
square_white.eps断开

Technical data

审批

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2Asi Interface_56202_

电气连接值

ASI工作电流 max. 45 mA
AS 接口协议 ASi-3
ASI数据在 D0、D1 = 门位置（常开触点E1），D2、D3 = 门位置（常开触点E2）
AS 接口参数 P0 = 加号按钮，P1 = 减号按钮
AS 接口从属类型 ID-Code: B, EA-Code: 7
ASI电压 22.5 ... 30 ... 31.6 V
开关特性 3级授权开关
污染程度（外部，符合EN 60947-1） 3

机械值和环境

连接类型 4针M12圆形接插头
常开触点数 2
存储温度 -25 ... 70 °C
机械寿命
位置1-2-1 0.1 x 10⁶
位置1-2-3-1 0.1 x 10⁶
切换原则 缓动式触点元件
保护等级
处于插入和拧紧状态 IP65
环境温度 -5 ... 50 °C
材料 塑料

符合EN ISO 13849-1和EN IEC 62061的特性值

授权开关
B10D 0.5 x 10⁶

杂项

符合 60947-5-8
附加功能 2个按键（+和-）

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 096703
Item designation ZSB2B7CAS1
Gross weight 0,223kg
Customs tariff number 85371098
ECLASS 27-37-12-38 Agreement switch
