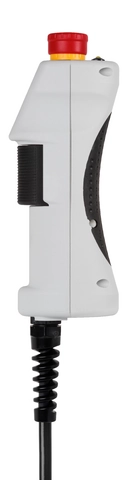

ZSM，LED，停止命令设备，圆形接插头，12针
- 3级功能
- 停止命令设备
- LED指示灯
- 0.25 m直线接配线电缆
- 圆形接插头
Description
3级功能
授权开关只有在第二个位置（中间位置，触发点）处于激活状态。如果按钮被释放或是往下按（紧张状态控制功能），授权开关处于断开状态（取决于接线，具体参阅电气图）。
停止命令设备
开关壳体上配有双通道急停开关装置（红色，配有拉拔复位按钮和旋转复位按钮），适用于不同的配线概念。
往上的位置用于紧急情况下逃生
LED指示灯
LED提示灯用于在授权开关提供直接的视觉反馈。
电缆
可选配优质接配线电缆（直线）。
尺寸图
连接实例
连接实例
连接实例
Technical data
审批
操作和显示元件
| 职务 | 颜色 | 附加部分 | 滑入式标签 | 开关元件 | 注意滑入式标签 | 产品描述 | 编号 | 名称1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 急停开关设备 | 1 | ||||||||
| 绿 | LED | 1 |
电气连接值
| 套期保值 | max. 2 A gG |
| 接配线电缆 | 12x0.14 mm² (屏蔽型) |
| 额定限制短路电流 | 100 A |
| 额定绝缘电压Ui | 50 V |
| 额定冲击电压 Uimp | 0.5 kV |
| 利用类别 | |
| DC-13 | 30V 0.1A (对于授权开关，请注意：对于感性负载，必须使用续流二极管对输出进行保护) |
| DC-13 | 24V 0.01A (用于附加指示灯) |
| 开关特性 | 3级授权开关 |
| 污染程度（外部，符合EN 60947-1） | 3 |
机械值和环境
| 连接类型 | 12针圆形接插头数 |
| 转换触点数 | 3 (根据结构图接线) |
| 存储温度 | -25 ... 70 °C |
| 电缆长度 | |
| 直型 | 0.25 m |
| 机械寿命 | 1 x 10⁶ |
| 切换原则 | 快动式触点元件 |
| 保护等级 | IP54 |
| 环境温度 | -5 ... 60 °C |
| 材料 | PA、CR、TPE (低PAH) |
符合EN ISO 13849-1和EN IEC 62061的特性值
| 急停开关 | |
| B10D | 0.1 x 10⁶ |
| 授权开关 | |
| B10D | 0.1 x 10⁶ |
杂项
| 符合 | 60947-5-8 |
