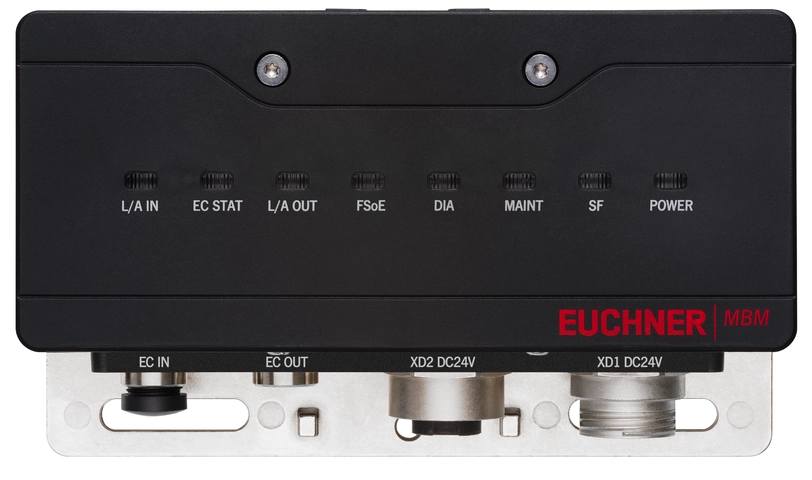

MBM-EC-S4-MLI-3B-163291 (Order no. 163291)

MBM-EC...总线模块（M12接头，采用D编码，电源7/8"）

  • 用于连接MGB2或MCM模块
  • EtherCAT接头
  • 通过采用D编码的M12圆形接插头连接
  • 远程或直接安装
  • 集成开关
  • 兼容所有Modular设备
MBM-EC-S4-MLI-3B-163291 (Order no. 163291)

Description

EtherCAT接口

M12圆形接插头，采用D编码（7/8"插头和M12插头，采用D编码），符合IEC 61076-2-101的要求

MLI接头（模块接插头）

MGB2 Modular或MCM Modular可直接连接到总线模块（直插）。或者，也可以使用5针M12商用连接电缆来连接这些模块（电缆连接）。

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图
MGB2 Modular：概览
多功能门锁系统

尺寸图

尺寸图

尺寸图

尺寸图

Technical data

审批

c_UL_us_E155795_3/9TÜV Süd München_Z10 040393 0028 Rev.04

电气连接值

接配线电缆
MLI 5针M12x1
额定绝缘电压Ui 75 V
额定冲击电压 Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
接线单元中的最大馈入电流
XD1, XD2 max. 6000 mA
安全等级 III
电流消耗 max. 200 mA
污染程度（外部，符合EN 60947-1） 3
电源XD1、XD2
套期保值
外部 min. 1 A 缓动式
工作电压DC
US 24 V DC -15% ... +20% (（反极性保护，稳压，残余纹波<5％，PELV）)
辅助电压DC
UP 24 V DC -15% ... +20% (MGB系统不需要辅助电压)

机械值和环境

连接类型
符合IEC 61076-2-101标准，安全等级5e M12，采用D编码，屏蔽型 (EC IN)
7/8"电源 (XD2)
7/8"电源 (XD1)
符合IEC 61076-2-101标准，安全等级5e M12，采用D编码，屏蔽型 (EC OUT)
安装方向 任何
存储温度 -25 ... 70 °C
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (接配线电缆、连接电缆和子模块均安装正确时，处于封闭状态。)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍
ML1C / ML2C
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
插入周期 100
ML1D
连接类型 接头（已解锁）
连接类型 公头
插针数 5
插入周期 100

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
分析安全信号PL e33.05x10-9420 y


接口

总线数据协议 EtherCAT（IEC 61158 12类）
安全数据协议 FSoE (IEC 61784-3-12)
数据接口
Ethernet

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 163291
Item designation MBM-EC-S4-MLI-3B-163291
Gross weight 0,9kg
Customs tariff number 85389099990
ECLASS 27-24-26-07 Field bus, decentralized peripheral - basic device
