MGB2-L1-BP-U-XB7S4-DY-R-173437 (Order no. 173437)

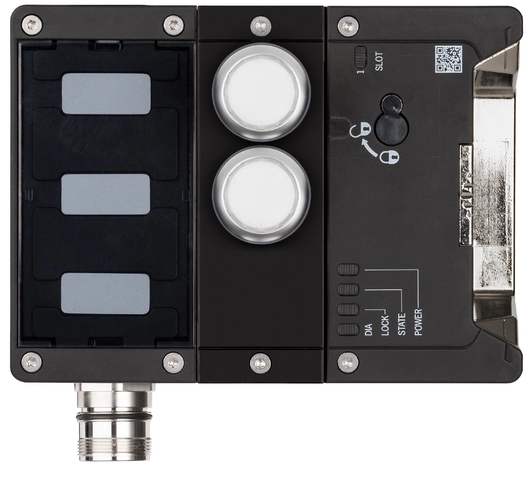

MGB2-L1-BP...锁止模块（2个按钮、通电解锁、门铰链在右侧）

  • 配有门锁监控功能的门锁
  • 2个发光式按键
  • 3个粘性标签
  • 配有M23圆形接插头的接配线子模块
  • 可调门铰链：出厂设置：右侧
  • 特殊编码
MGB2-L1-BP-U-XB7S4-DY-R-173437 (Order no. 173437)

Description

锁止类型

MGB2-L1...

弹簧力锁止。通过给电磁线圈通电解锁（通电解锁）

通过配置实现灵活适应

  • 评估模块可以借助DIP开关进行配置。根据设置的不同，评估模块的功效相当于MGB2-BP或MGB2-BR装置。
  • 此外，如果安装了门锁，还可以打开或者关闭门锁监控。当门锁监控打开时，如果安全门被安全地锁止，则安全输出会开启。当门锁监控关闭时，如果安全门被关闭且门闩舌插入MGB2中，则安全输出会开启。
  • 仅当还启用了门锁监控功能时，才能激活解锁装置监控功能。这会发出信号指示是启动了辅助解锁装置还是应急逃生解锁装置。
  • 参数重置允许重置为出厂设置。

镜头套件

可使用随附的镜头套件120344（5种颜色）选择按钮颜色。

粘性标签

用户可以使用随附的粘性标签生成自定义标签（3个，空白）

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

尺寸图

尺寸图

尺寸图

尺寸图

Technical data

审批

c_UL_us_E155795_3/9TUEV Süd München_M6A 040393 0038 Rev.02EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-03_

机械值和环境

安装方向 DIN右开式门铰链

杂项

滑入式标签
编号标签注意

子模块 MSM-1-P-CA-PP0-B7-137742 (秩序。没有。 137742)

子模块 MSM-1-P-CA-PP0-B7-137742 (秩序。没有。 137742)

操作和显示元件

职务颜色附加部分开关元件产品描述滑入式标签注意滑入式标签编号名称1LED
11常开发光按钮
21常开发光按钮

电气连接值

电流消耗 max. 20 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
存储温度 -25 ... 70 °C
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料 玻璃纤维加固塑料

杂项

Submodulbreite 1
软件ID (SW-ID) 137742
附加功能 内附镜头套件，ID编号120344

锁止模块 MGB2-L1-BP-U-X0000-BX-162622 (秩序。没有。 162622)

锁止模块 MGB2-L1-BP-U-X0000-BX-162622 (秩序。没有。 162622)

电气连接值

连接横断面
（刚性/柔性）配有电缆端部护套（带箍环），符合DIN 46 228/1标准 0.25 ... 0.75 mm²
（刚性/柔性）配有电缆端部护套，符合DIN 46 228/1标准 0.25 ... 1.5 mm²
（刚性/柔性） 0.25 ... 1.5 mm² ((AWG 23 ...AWG 16))
额定绝缘电压Ui 75 V
额定冲击电压 Uimp 1.5 kV
差异时间
介于FO1A和FO1B之间 max. 10 ms
利用类别
DC-13 24V 150mA (注意：对于感性负载，必须使用续流二极管对输出进行保护。)
风险时间，符合EN 60947-5-3标准 max. 50 ms (在串联状态下，每增加一个装置，风险时间即增加10 ms。)
安全等级 III
应答机编码 Unicode
污染程度（外部，符合EN 60947-1） 3
监控输出OD、OT/C、OL、OI
输出类型 半导体输出，p开关，防短路功能
输出电压 UB-2 ... UB V DC (开关电流为50mA时的值（不考虑电缆长度）)
输出电流 max. 50 mA
安全输出FO1A、FO1B
输出类型 半导体输出，p开关，防短路功能
输出电压
高UFO1A /UFO1B UB-3,5 ... UB V DC (开关电流为150mA时的值（不考虑电缆长度）)
低UFO1A /UFO1B 0 ... 1 V DC
输出电流
每安全输出FO1A/FO1B 1 ... 150 mA
开启时间 max. 80 ms
测试脉冲持续时间 max. 0.3 ms
测试脉冲间隔 min. 100 ms
UB电源
工作电压DC
UB 24 V DC -15% ... +20% (（反极性保护，稳压，残余纹波<5％，PELV）)
电流消耗
IUB max. 80 mA (在安全输入FI1A和FI1B上提供DC 20.4 V电压，无负载输出)
电源IMP、IMM
电磁线圈工作电压DC
UIMP 24 V DC -15% ... +20% (（反极性保护，稳压，残余纹波<5％，PELV）)
电流消耗
IIMP max. 375 mA
测试脉冲持续时间 max. 5 ms
测试脉冲间隔 min. 100 ms

机械值和环境

就绪状态延时 5 s
开关频率 0.25 Hz
存储温度 -30 ... 70 °C
机械寿命
适合用作门挡块，冲击能量为2焦耳 0.1 x 10⁶
总计 1 x 10⁶
适合用作门挡块，冲击能量为1焦耳 0.2 x 10⁶
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (接配线电缆、连接电缆和子模块均安装正确时，处于封闭状态。)
环境温度
UB = 24V DC时 -30 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍
锁紧力FZh 2000 N
门锁原理 通电解锁

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
门锁装置控制PL e32.95x10-9420 y
监控安全门位置PL e32.95x10-9420 y
门锁监控PL e32.95x10-9420 y


杂项

Slotkonfiguration 1

AC-MC-00-0-B-156718 (秩序。没有。 156718)

AC-MC-00-0-B-156718 (秩序。没有。 156718)

电气连接值

污染程度，符合EN 60664-1 3

机械值和环境

存储温度 -30 ... 70 °C
环境温度 -30 ... 55 °C
材料 玻璃纤维加固塑料
连接1
连接类型 2个M4螺钉
保护等级 IP65 (仅适用于指定的基础装置拧紧状态。)

杂项

颜色 黑
附加功能
内含固定螺钉
内附密封件

子模块 MSM-C-K-BA-SH0-S4-167011 (秩序。没有。 167011)

子模块 MSM-C-K-BA-SH0-S4-167011 (秩序。没有。 167011)

机械值和环境

安装方向 任何
存储温度 -25 ... 70 °C
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度 -25 ... 55 °C
材料 玻璃纤维加固塑料，铜锌，镀镍
连接1
连接类型 插座连接器，已编码
插入周期 25
连接2
连接类型 M23圆形接插头
连接类型 公头
插针数 19
插头锁 螺钉连接
插入周期 100

杂项

滑入式标签
编号标签注意
3无标记
附加功能
含预装配的插座连接器
内附标签夹，ID编号156733

Components

MSM-1-P-CA-PP0-B7-137742
137742
MSM-1-P-CA-PP0-B7-137742
MSM-1-P...子模块（2个发光式按钮，中间、顶部/底部）
  • MGB2和MCM模块的功能扩展
  • 配接线类型：P
  • 2个发光式按钮，中间、顶部/底部
  • 内附镜头套件
MGB2-L1-BP-U-X0000-BX-162622
162622
MGB2-L1-BP-U-X0000-BX-162622
MGB2-L1-BP...锁止模块（模块无空白堵盖，通电解锁）
  • 用于保护人员或过程的锁止功能
  • 用于直接连接控制系统的MGB2锁止模块
  • 可配置为互锁或门锁
  • 所有安全功能的评估均达到安全等级4/PL e
  • 开放式（无堵盖）
  • 可调门铰链
  • 特殊编码
AC-MC-00-0-B-156718
156718
AC-MC-00-0-B-156718
用于未使用的模块接口的封盖
  • 未使用的接头的封盖
  • 内含固定螺钉
  • 内附密封件
MSM-C-K-BA-SH0-S4-167011
167011
MSM-C-K-BA-SH0-S4-167011
MSM-C...连接子模块（M23圆形接插头，随附3个滑入式标签）
  • 适用于MGB2 Classic的连接子模块
  • 19针M23圆形接插头

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 173437
Item designation MGB2-L1-BP-U-XB7S4-DY-R-173437
Gross weight 1,2kg
Customs tariff number 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
