MSM-1-P-CA-APP-H7-166725 (Order no. 166725)

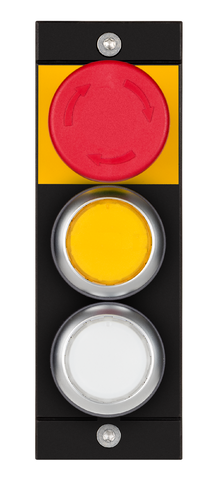

MSM-1-P...子模块（急停开关，2个发光式按钮）

  • MGB2和MCM模块的功能扩展
  • 配接线类型：P
  • 1个符合ISO 13850要求的急停开关
  • 2个发光式按键
MSM-1-P-CA-APP-H7-166725 (Order no. 166725)

Description

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图
适用于连接MGB2 Classic的配线图
适用于连接MGB2 Classic的配线图
MGB2 Modular：概览
MGB2 Classic
多功能门锁系统

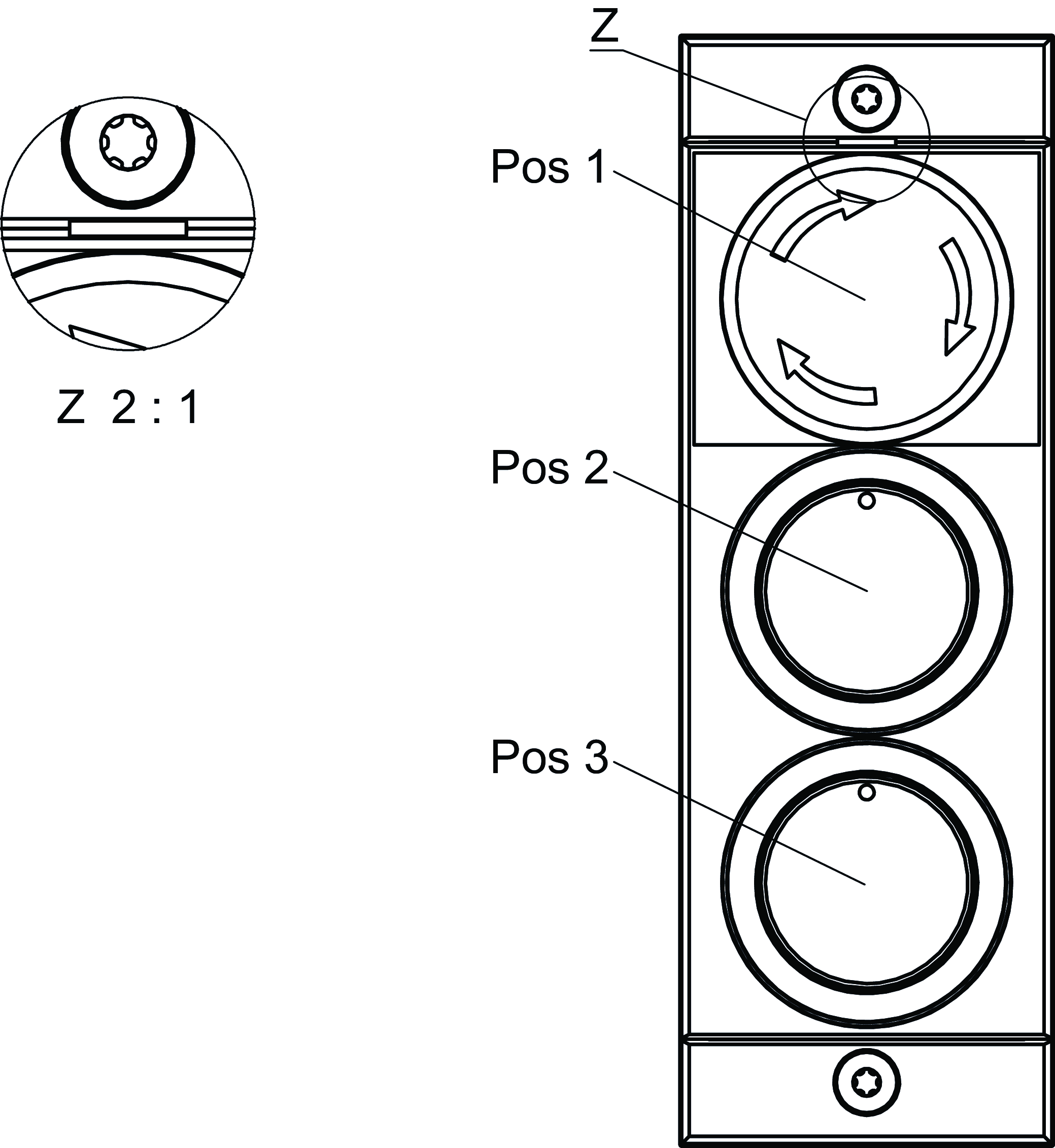

尺寸图

尺寸图
Pos 1符合ISO 13850要求的急停开关
Pos 2发光按钮，黄色
Pos 3发光按钮
Z项目1的标记方向

尺寸图

尺寸图

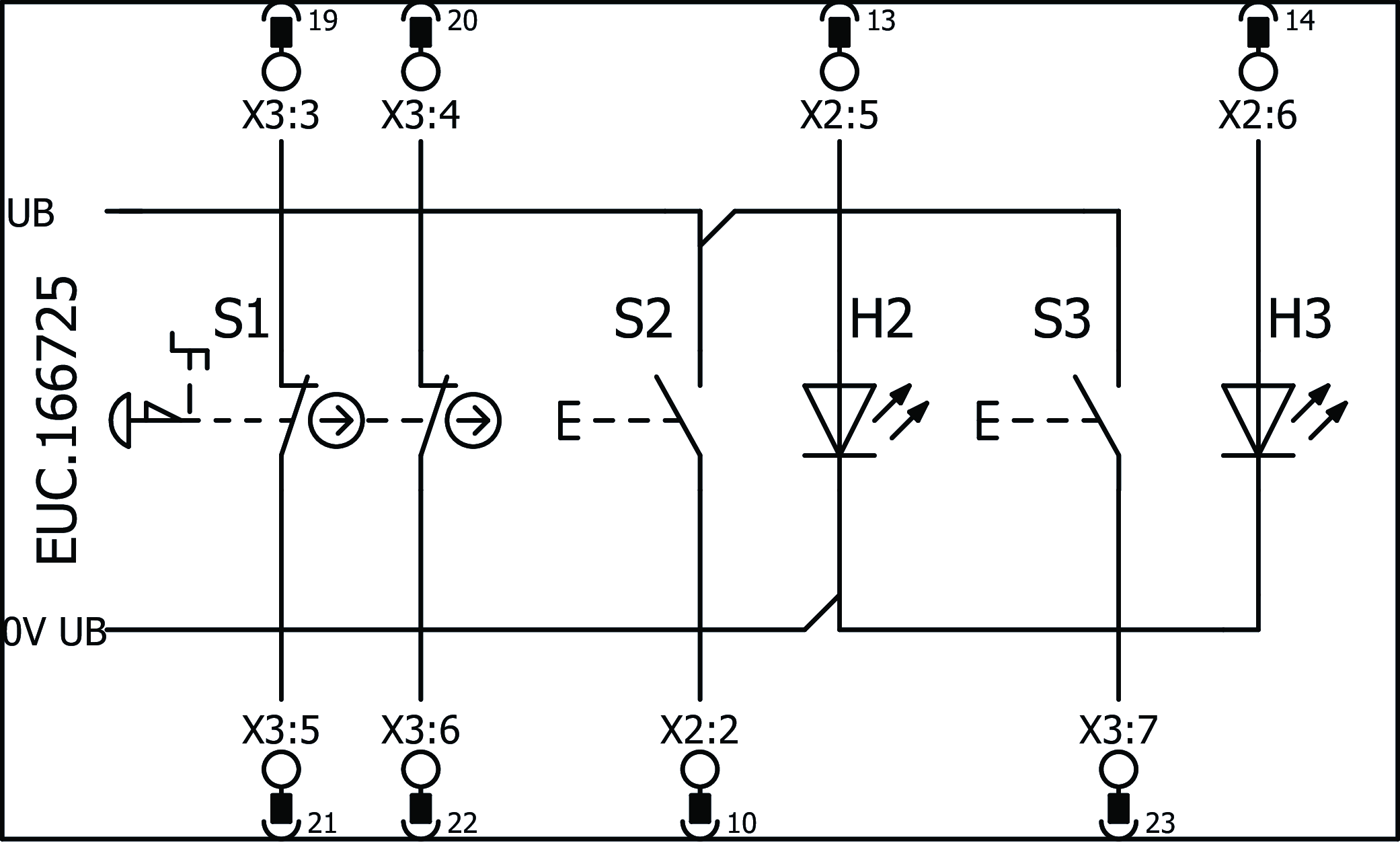

连接实例

连接实例

Technical data

操作和显示元件

职务颜色附加部分滑入式标签开关元件产品描述注意滑入式标签编号名称1LED
12 PD急停开关
2黄1常开发光按钮
3白色1常开发光按钮

电气连接值

电流消耗 max. 24 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC
急停开关
断流容量 max. 0.25 W
切换电压 5 ... 24 V
切换电流 1 ... 100 mA

机械值和环境

安装方向 任何
存储温度 -25 ... 70 °C
响应时间 请参见MBM-...系列总线模块或MGB2-I.-BR-...系列互锁/锁止模块的使用说明书/ MGB2-L.-BR-...
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料 玻璃纤维加固塑料

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D任务时间
急停开关0.13x10620 y


杂项

Submodulbreite 1
软件ID (SW-ID) 9000006

Downloads

Ordering data

Ordernumber 166725
Item designation MSM-1-P-CA-APP-H7-166725
Gross weight 0,115kg
Customs tariff number 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
