MSM-1-P-CA-PPP-K3-170572 (Order no. 170572)

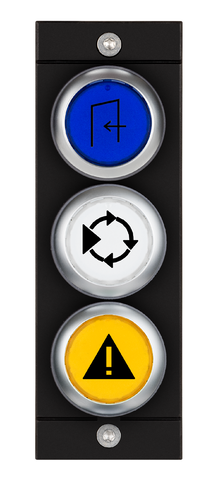

MSM-1-P...子模块（3个发光式按钮，带符号）

  • MGB2和MCM模块的功能扩展
  • 配接线类型：P
  • 3个发光式按钮（带符号）
MSM-1-P-CA-PPP-K3-170572 (Order no. 170572)

Description

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

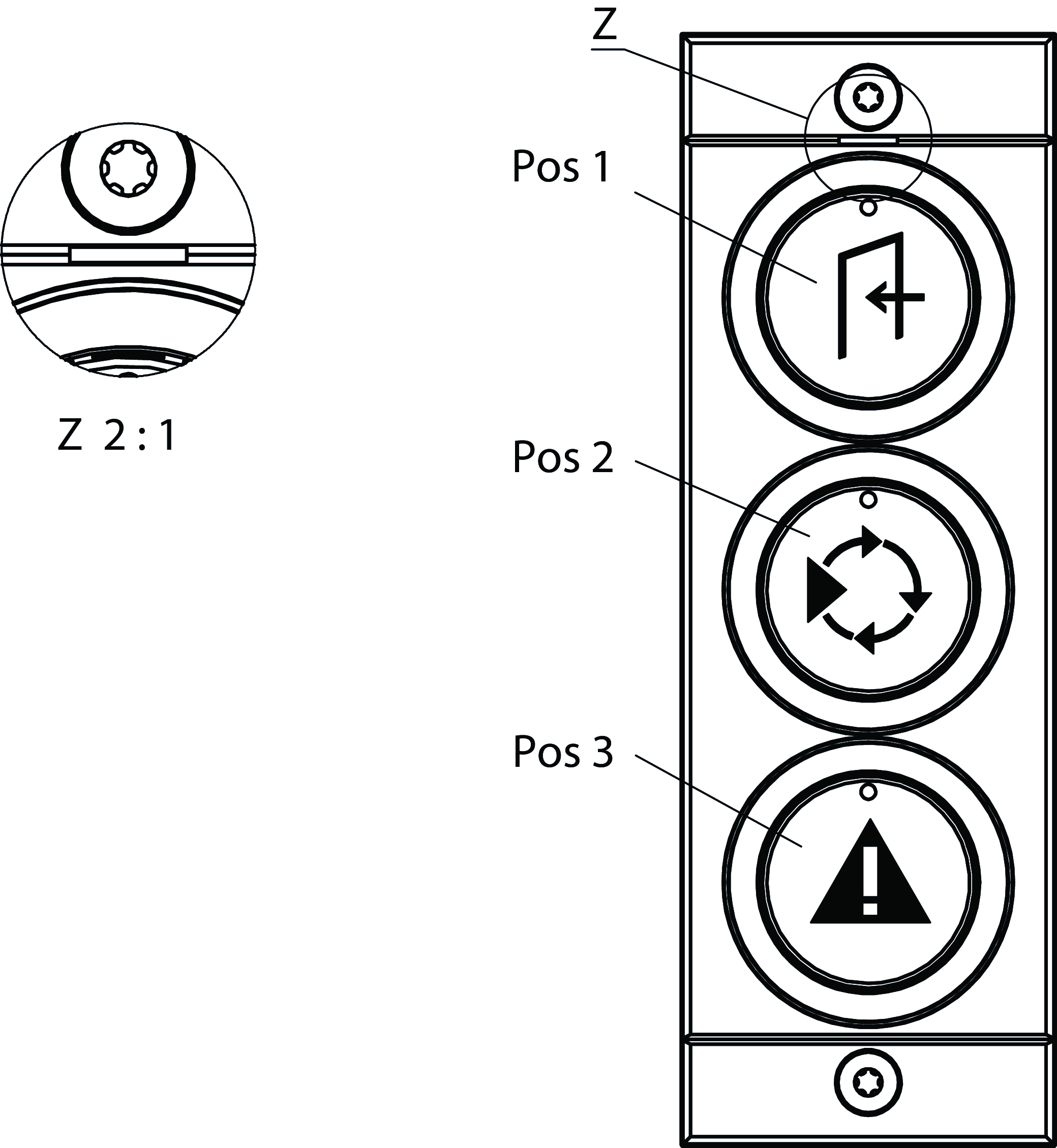

尺寸图

尺寸图
Pos 1发光按钮
Pos 2发光按钮
Pos 3发光按钮
Z项目1的标记方向

尺寸图

尺寸图

Technical data

操作和显示元件

职务颜色附加部分开关元件滑入式标签产品描述注意滑入式标签编号名称1LED
1蓝印刷1常开发光按钮
2白色印刷1常开发光按钮
3黄印刷1常开发光按钮

电气连接值

电流消耗 max. 30 mA
控制装置及指示灯
断流容量 max. 0.25 W
切换电压 24 V
切换电流 5 ... 10 mA
LED电源 24 V DC

机械值和环境

安装方向 任何
存储温度 -25 ... 70 °C
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (IP20) (处于已安装状态)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料 玻璃纤维加固塑料

杂项

Submodulbreite 1
软件ID (SW-ID) 9000003

Downloads

Ordering data

Ordernumber 170572
Item designation MSM-1-P-CA-PPP-K3-170572
Gross weight 0,1kg
Customs tariff number 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
