CTS-C2-BR-CC-FLX-AP-VSA-174018 (Order no. 174018)

具有FlexFunction的CTS-C2-BR应答机编码安全开关，M12

  • 依据EN ISO 13849-1，可达安全等级4//PL e
  • 配有门锁功能，仅适用于过程保护
  • 可以连接的系列
  • 断电解锁
  • PVC接配线电缆，25 cm，配有M12圆形接插头，8针
  • 门锁/门位置1监控输出
CTS-C2-BR-CC-FLX-AP-VSA-174018 (Order no. 174018)

Description

锁止类型

CTS-C2

通电锁止，弹簧力解锁（断电解锁）。

FlexFunction

触发块在设置期间对开关进行配置。安全开关的门锁监控功能是启用还是禁用，以及触发块代码的评估采用高编码等级还是低编码等级，取决于所选触发块。

可以将同系列安全开关串接

可以将CTS-...-BR型号中的安全开关集成到BR开关链中。您可以在设备的使用说明书中找到有关串联的进一步信息。

辅助解锁装置/应急逃生解锁装置

  • 正面和背面辅助解锁装置

  • 应急逃生解锁装置可改装（在背面）

接头分配

接插头（连接面视图）插针产品描述功能接配线电缆的导线颜色

1FI1B启用输入，通道BWH
2UB工作电压24 V DCBN
3FO1A安全输出，通道A绿
4FO1B安全输出，通道B黄
5OX/C监控输出/通信GY
6FI1A启用输入，通道APK
70 伏特工作电压0 V DCBU
8IMP电磁线圈工作电压24 V DC红

针脚5分配，取决于功能触发块

插针A-FLX-D-0C-167919A-FLX-D-0D-169044A-FLX-D-0E-169045A-FLX-D-0F-169046
L + HCI + HCL + LCI + LC
5OD/C门位置1/通信OL/C门锁/通信OD/C门位置1/通信OL/C门锁/通信
尺寸示意图
尺寸示意图
布线图
布线图

尺寸图

尺寸图
1辅助解锁装置
2LED指示灯

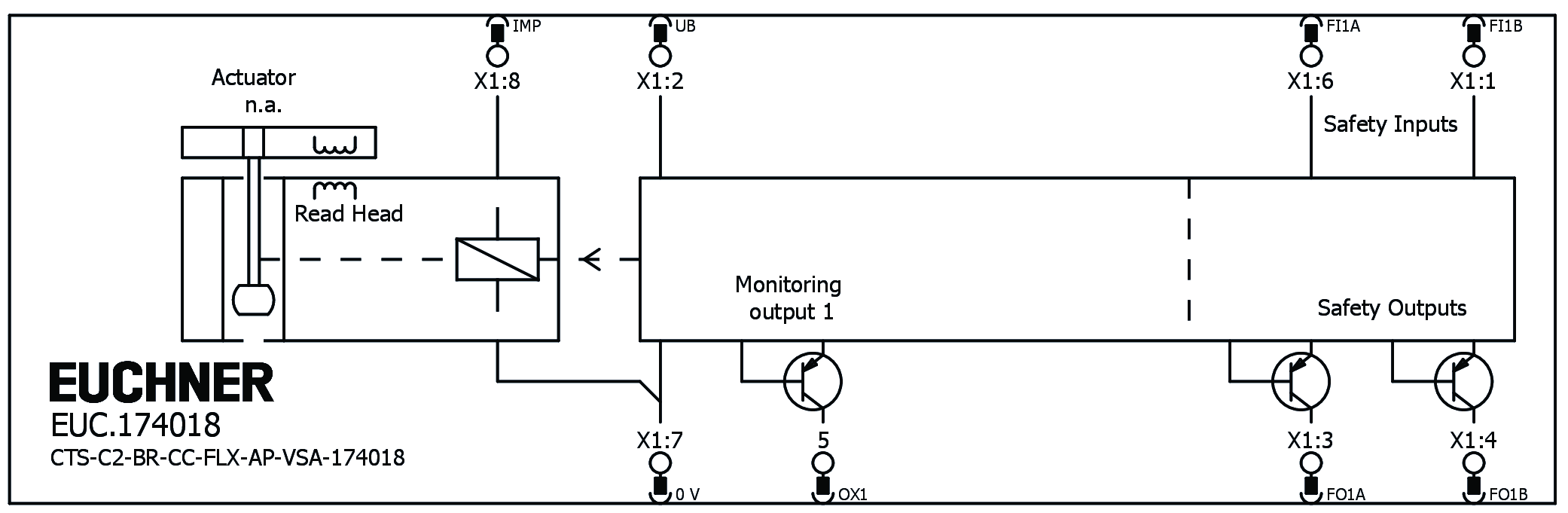

连接实例

连接实例

Technical data

审批

FCC_CTS_2AJ58-18c_UL_us_E93776_5/1

电气连接值

套期保值
UB 1 ... 8 A 外部
IMP 1 ... 8 A 外部
功耗 9 W
额定限制短路电流 100 A
额定绝缘电压Ui 32 V
额定冲击电压 Uimp 0.8 kV
工作电压DC
UB 24 V DC -15% ... +20% (反极性保护，稳压，残余纹波<5％，SELV)
差异时间 max. 10 ms
开启时间 max. 400 ms
EMC保护要求 符合EN IEC 60947-5-3标准
电磁线圈工作电压DC 24 V DC -15% ... +20% 反极性保护，稳压，残余纹波<5％，SELV
电磁线圈占空比 100 %
风险时间，符合EN 60947-5-3标准 max. 200 ms
根据EN 60947-5-3的规定，风险时间，每增加一个单元就延长一次 max. 10 ms
开关负载
符合UL标准 DC 24 V，2类
安全等级 III
电流消耗
IUB 50 mA
IIMP 500 mA
污染程度（外部，符合EN 60947-1） 3
监控输出Ox/C
输出类型 p开关，防短路功能
输出电压 0.8xUB ... UB V DC
输出电流 1 ... 10 mA
安全输出FO1A、FO1B
输出类型 半导体输出，p开关，防短路功能
输出电压
高UFO1A /UFO1B UB-4V ... UB V DC (开关电流为50mA时的值（不考虑电缆长度）)
低UFO1A /UFO1B 0 ... 1 V DC
输出电流
每安全输出FO1A/FO1B 1 ... 75 mA
利用类别
DC-13 24V 75mA (注意：对于感性负载，必须使用续流二极管对输出进行保护)
测试脉冲持续时间 max. 0.3 ms
测试脉冲间隔 min. 96 ms

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min
拔出力 25 N
就绪状态延时 max. 5 s
触发力 25 N
安装方向 任何
存储温度 -25 ... 70 °C
机械寿命 1 x 10⁶
固定作用力 10 N
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65/IP67/IP69/IP69K
环境温度 -20 ... 50 °C
材料
配接线电缆 PVC
安全开关壳体 加强型热塑材料
开关触头外盖 压铸锌
锁紧力Fmax 3900 N
锁紧力FZh 3000 N
门锁原理 断电解锁
接线X1
连接类型 配有M12圆形接插头的接配线电缆
静态弯曲半径 8x电缆直径
电缆引出口 直型
电缆长度 0.25 m
插针数 8
安全输出FO1A、FO1B
开关频率 max. 0.2 Hz

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
监控安全门位置PL e36.44x10-9420 y


杂项

UL 认证注意事项 只能通过2级UL电源或等效措施进行工作，请参见使用说明书

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 174018
Item designation CTS-C2-BR-CC-FLX-AP-VSA-174018
Gross weight 0,55kg
Customs tariff number 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
